Savaiminio užrakinimo daugiataškė spyna KFV AS-3600

Savaiminio užrakinimo daugiataškė spyna KFV AS-3600

Gamintojas - KFV

Veikimo principas: kai tik dviejų pagalbinių korpusų kaiščiai paliečia atitinkamą staktos dalį, fiksavimo funkcija aktyvuojama ir fiksavimo kaiščiai išlenda 20 mm į užrakinimo padėtį. Tuo pačiu metu abu fiksavimo kabliai taip pat užsifiksuoja staktoje, taip užtikrindami aukšto lygio apsaugą nuo įsilaužimo. Kabliai išlenda į viršų, o tai išlaiko tinkamą funkcionalumą ir aukštą saugumą net ir tose duryse, kurios linkusios deformuotis. Papildomas saugumo lygis pasiekiamas užblokuojant rankeną, kai pagrindinės spynos kaištis yra užfiksuotas.

• • automatinė išorinių durų apsauga su mechaniškai aktyvuojamais, savaime užsifiksuojančiais pagalbiniais kaiščiais
  • fiksavimo kaiščio išsikišimas: 20 mm
  • spynoje galima papildomai įrengti A-Öffner atrakinimo variklį, dienos režimo aktyvatorių ir atidarymo ribotuvą
  • standartiškai komplektuojama su integruotu savaime sutepamu liežuvėliu „Softlock“
  • universalus naudojimas tiek dešininei, tiek kairinei atidarymo krypčiai, sukeitus pagrindinės spynos liežuvėlį
  • modulinė konstrukcija, mažinanti sandėliavimo ir logistikos išlaidas
  • rakinama rankena ir raktu
  • turi 2 automatinius fiksavimo kaiščius ir 2 fiksavimo kablius, užsirakinančius kryptimi iš apačios į viršų
  • atidarytoje padėtyje užrakto kabliukai yra visiškai įleisti į pagalbinės spynos korpusą kartu su priekinės plokštės kraštu
  • fiksavimo kaiščiai aktyvuojami iškart uždarius duris, kai jie paliečia atitinkamus taškus staktoje
  • suderinama su:

• • • dienos režimo aktyvatorius (laikinas automatinio užrakto išjungimas)
    • durų atidarymo ribotuvas T3/T4
    • atidarymo varikliu A-Öffner (elektromechaniniai prieigos kontrolės sprendimai su biometriniu skaitytuvu KFV Fingerprint arba Bluetooth prieigos kontrolės sistema KFV Keyless)
  • Galimos apdailos:

• • • nerūdijantis plienas (priekinė plokštelė), šviesiai cinkuota (priekinė plokštelė)

Spynos valdymas (standartinis komplektas)
Automatinis užrakinimas

Kai liežuvėlių [ 1] paleidikliai [2] paliečia atitinkamą staktos dalį, jie yra stumiami į vidų. Liežuvėliai ir fiksavimo kabliai [3] automatiškai pereina į užrakinimo padėtį.


Atidarymas
Nulenkus rankeną [1] arba pasukus raktą [2] į atrakinimo padėtį, liežuvėliai, užrakto kabliukai ir pagrindinio užrakto liežuvėlis [3] pasislenka į užrakto konstrukciją.
Atleidus rankeną arba raktą, liežuvėliai pasislenka į neutralią padėtį, užrakto kabliukai lieka neužrakintoje padėtyje, o pagrindinės spynos liežuvėlis išlenda.


Rankenos užrakinimas
Pasukus raktą vienu pilnu apsisukimu link užrakinimo padėties, išsikiša pagrindinės spynos liežuvėlis. Šioje padėtyje rankena yra užrakinta ir durų negalima atidaryti be rakto.
Pasukus raktą vienu pilnu apsisukimu atrakinimo padėties kryptimi, pagrindinio užrakto liežuvėlis pasislenka. Šioje padėtyje rankeną galima laisvai judinti

---

Priedai
Elektroniniai atidarymo sprendimai ir priedai
- Elektromechaninis atidarymo variklis KFV A-Öffner
- Elektromagnetinis paleidiklis 118E130
- Skląsčių atlaisvintuvas KFV 115B

Priedėliai
-.bendroji
Bendroji daugiataškiams užraktams skirta pagrindinė plokštė KFV BD25-2-230EG/230ERQH
Pagrindinė plokštė varstomosioms durims KFV BS60-230-230-230ERQH

-.pagrindinėms spynoms
Kampinė apsauginė plokštelė pagrindinėms spynoms KFV 15-530E
Prisukama pagrindinė plokštelė pagrindinėms spynoms KFV 20-608ERH/31

-pagalbiniams spynų korpusams
Kampinė apsauginė nugarėlė - pagalbiniams kelių taškų spynų korpusams KFV 3615-530Q
Prisukama nugarėlė - pagalbiniams kelių taškų spynų korpusams KFV 3620-608Q/31Q

---

Priedai

Dienos režimas TA
Naudojant motorizuotą atrakinimo sistemą, duris iš išorės galima atidaryti be rakto. Kai aktyvuota dieninio atrakinimo funkcija, fiksavimo komponentai yra įtraukti. Duris vietoje laiko tik pagrindinės spynos liežuvėlis kartu su dieninio režimo fiksatoriumi. Jei ši funkcija įjungta ir durys paspaudžiamos atidarymo kryptimi, fiksatorius nusilenkia ir atpalaiduoja pagrindinės spynos liežuvėlį.

Durų atidarymo ribotuvas T4/T3
Durų atidarymo ribotuvas apsaugo nuo nepageidaujamo patekimo į namą / butą. Jie riboja durų atidarymo kampą, todėl durų neįmanoma pilnai atidaryti iš išorės. Gamykloje sumontuotą durų atidarymo ribotuvą T4 galima užrakinti ir atrakinti iš vidaus pasukamuoju užraktu. Jį taip pat galima atrakinti profiliniu cilindru, naudojant raktą.

Papildomas durų ribotuvas T3 skiriasi nuo gamykloje sumontuoto durų ribotuvo T4 tuo, kad T3 užrakinamas ir atrakinamas tik iš vidaus, naudojant pasukamąją spyną.

Atidarymo variklis A-Öffner
Atidarymo variklis A-Öffner automatinį mechaninį spynos užraktą papildo elektromechaniniu atidarymu. Jį galima derinti su įvairiais įeigos kontrolės sprendimais ir domofono sistemomis, jis suderinamas su GENIUS programos kabelių perėjimais ir priedais.

Veikimo principas: Variklis įtraukia pagalbinių korpusų fiksavimo kablius ir pagrindinės spynos liežuvėlį. Pagrindinės spynos skląstis nėra įtraukiamas. Jei spyna užrakinta raktu, motorizuotas atrakinimas neveiks. Variklis montuojamas 3 komplekte esančiais varžtais, jam nereikalingas magnetinis kontaktas durų staktoje.

---

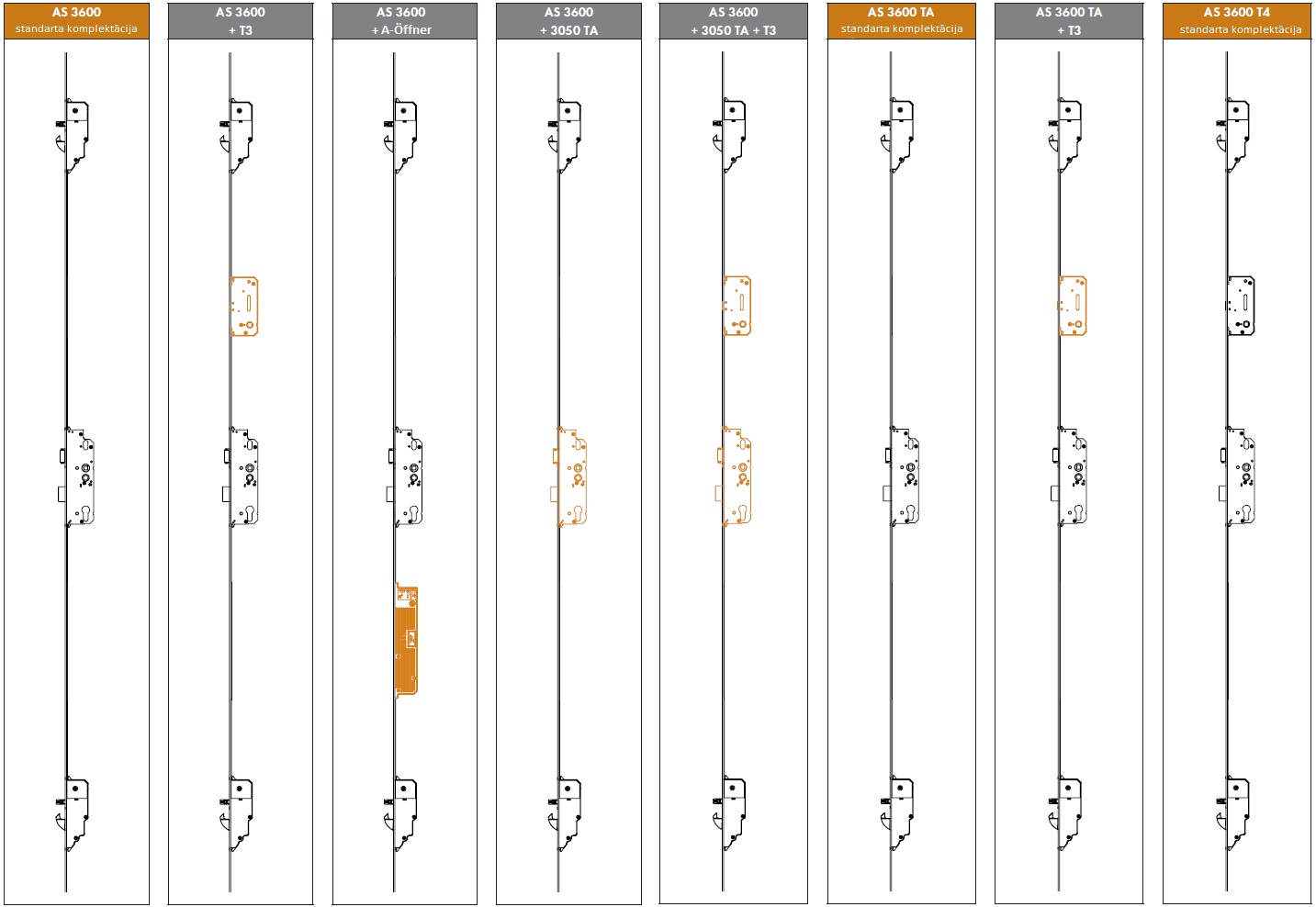

Galimos spynų konfigūracijos
Standartinės versijos AS 3600, AS 3600 TA ir AS 3600 T4 gali būti derinamos su atidarymo varikliu A-Öffner,
durų atidarymo spyna T3 ir pagrindine spyna 3050 TA (dienos funkcija), sudarant šiuos derinius:
