Elektromechaninė daugiataškė variklinė spyna KFV GENIUS 2.2
Produkto kodas
MB00009207
Visos kainos nurodytos su PVM
Nuo
885,55 €
Liko tik %1
Greitas pristatymas
Pristatymas kurjeriu arba į paštomatus
Saugūs mokėjimai
Internetinė bankininkystė, kreditinės kortelės, REVOLUT,
Google Pay / Apple Pay / Click to Pay
Google Pay / Apple Pay / Click to Pay
Biblioteka
Gamintojų katalogai, produktų dokumentacija ir kt. .

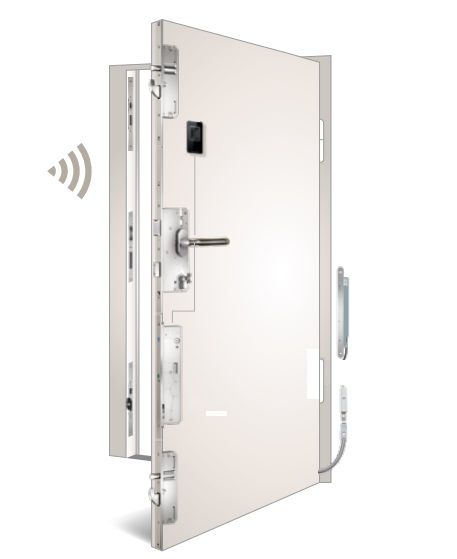

Elektromechaninė daugiataškė variklinė spyna KFV GENIUS 2.2
Gamintojas - KFV-
- 5 taškų motorinė spyna su prieigos kontrole ir motorizuotu užrakinimu bei atrakinimu
- sujungia mechaninės daugiataškės spynos saugumą ir moderniausios elektronikos patogumą
- integruota valdymo elektronika ir galingas variklis, kurie itin greitai ir tyliai užrakina ir atrakina išorines duris, užtikrindami nepriekaištingą sandarumą
- galima derinti su įeigos kontrolės sistemomis ir daugybe kitų programų
- leidžia įgyvendinti daugybę individualių sprendimų šiuolaikiniuose gyvenamuosiuose pastatuose arba verslo ir pramonės objektuose, kuriems keliami aukšti technologiniai reikalavimai
- motorizuota spyna užtikrina optimalų sandarumą, žymiai pagerindama šilumos izoliaciją, sumažindama skersvėjus ir šildymo sąnaudas
- kūgio formos kabliai, šlifuoto plieno elementai ir nuo nupjovimo apsaugotas pagrindinis spragtukas užtikrina aukštą saugumo lygį ir apsaugą nuo įsilaužimo
- skirta naudoti su dvipusio profilio cilindru, turinčiu "Free-Wheel" funkciją (besisukanti dalis gali laisvai pasisukti 360° kampu, kai raktai iš abiejų cilindro pusių yra išimti iš cilindro)
- spyną galima derinti su standartine durų furnitūra
- galimas ašinis gylis D: nuo 35 mm iki 80 mm
- rankenos ašis: 8 / 10 mm
- atstumas tarp ašių: 72 / 92 mm
- priekinės plokštelės variantai: plokščia priekinė plokštelė 16 / 20 / 24 mm, U profilio priekinė plokštelė 6 x 24 x 6 mm / 10 x 30 x 10 mm
- galinės ašies gylis: 23,5 mm (medinėms durims) / 17,5 mm (plastikinėms ir metalinėms durims)
- galima apdaila: nerūdijantis plienas (priekinė plokštė)
GENIUS 2.2 variantai
-
- GENIUS EA: išorinis motorizuotas atrakinimas su įeigos kontrolės sistema, vidinis atrakinimas jungikliu
- GENIUS EB: išorinis motorizuotas atrakinimas su prieigos kontrolės sistema, iš vidaus rakinamas jungikliu. Galima derinti su laikmačiu arba kitomis išorinėmis sistemomis, pvz., durų automatikos ar signalizacijos sistemomis
- GENIUS CA: visos GENIUS EA funkcijos ir papildoma patogi funkcija: mechaninis greitas atidarymas - duris galima bet kada atidaryti rankena iš vidaus, taip pat ir nutrūkus elektros tiekimui
- GENIUS CB: visos GENIUS EB funkcijos ir papildoma patogumo funkcija: mechaninis greitas atidarymas - leidžia bet kada atidaryti duris rankena iš vidaus, taip pat ir nutrūkus elektros tiekimui
GENIUS 2.2 privalumai
-
- didelis patogumas: greitas ir negirdimas elektroninis visų užrakto elementų, įskaitant pagrindines užrakto rodykles, užrakinimas ir atrakinimas
- nuolatinis uždarymo būklės ir parengties darbui stebėjimas
- optimalus sandarumas: mažėja energijos sąnaudos ir apsaugo nuo durų sukimosi
- paprastas derinimas su SIEGENIA prieigos kontrolės sistemomis: pirštų skaitytuvu, klaviatūra, atsakikliu ir kt
- visada galima rankiniu būdu užrakinti ir atrakinti cilindru - net ir nutrūkus elektros energijos tiekimui
- valdymo ir būsenos indikacija su įmontuotu spalvotu šviesos diodu
- integruota "Si-Bus" sąsaja, užtikrinanti aukštą signalo perdavimo kokybę
Montavimo privalumai
-
- GENIUS 2.2 variklis
-
-
- vienodi matmenys ir rėmo detalės su standartinėmis KFV daugiataškėmis spynomis
- tik vienas papildomas frezavimas GENIUS varikliui
- identiški pagrindinio užrakto ir papildomo rėmo frezavimo matmenys
- nedidelis 16 mm pjovimo plotis ir pjovimo gylis nuo 52 mm
- paprastas surinkimas naudojant pasirinktinį "Plug & Play" sprendimą
- Plug & Play sprendimas
-
-
-
- iš anksto parengti standartizuoti rinkiniai įvairiems pjovimo atvejams
- modulinė konstrukcija su standartizuotomis jungtimis ir kabeliais, lengvai papildoma
- greitas ir tikslus surinkimas, mažesnė klaidų rizika naudojant lengvai naudojamus "Plug & Play" priedus
- nereikia elektriko - jungtys apsaugotos nuo poliariškumo supainiojimo ir lengvai montuojamos
- ilgalaikis patikimas gaminys su sistemos atnaujinimais ir išplėtimais
-
Funkcijos
| Funkcija | GENIUS EA | GENIUS CA | GENIUS EB | GENIUS CB |
| nustatymo plotis nuo 16 mm - priekinė plokštė | X | X | X | X |
| nustatymo gylis nuo 35 mm - ašinis gylis | X | X | X | X |
| derinama su standartinėmis jungiamosiomis detalėmis | X | X | X | X |
| skylės apvalioms rozetėms montuoti nuo ašies gylio 45 mm | X | X | ||
| elektromechaninis užraktas | X | X | X | X |
| rankinis užrakinimas ir atrakinimas cilindru, taip pat ir nutrūkus elektros tiekimui | X | X | X | X |
| transmisija pagrindinėje spynoje, skirta galingam rodyklių ir paleidiklių veikimui | X | X | X | X |
| nepertraukiamas uždarymo valdymas (garsinis signalas, kai rodyklė išstumiama nepilnai) | X | X | X | X |
| rankinis režimo perjungimas LED mygtuku: Dienos funkcija: elektromechaninis durų užraktas išjungtas, durys lieka užrakintos nuleistuku .Naktinė funkcija: kai durys uždaromos, kiekvieną kartą suveikia elektromechaninis durų užraktas |
X | X | X | X |
| elektromechaninis atidarymas su potencialiai laisvu kontaktu (jungikliu) arba išorinėmis įeigos kontrolės sistemomis (pvz., atsakiklis, radijo signalas, pirštų atspaudų skaitytuvas, "Bluetooth" ir kt.) |
X | X | X | X |
| automatinis režimo perjungimas su išoriniu laikmačiu | X | X | ||
| kombinacija su išorinėmis sistemomis (pvz., automatinės varstomos durys arba signalizacijos sistemos) |
X (su papildomais priedais) |
X (su papildomais priedais) |
||
| komforto funkcija - durų atidarymas iš vidaus rankena | X | X | ||
| sI-BUS sąsaja, skirta prijungti prie SIEGENIA prieigos kontrolės sistemų | X | X | X | X |
Standartinių dydžių variantai medinėms ir plastikinėms durims
| Frezavimo tipas | A Bendrasis ilgis (mm) |
B Atstumas nuo rankenos centro iki apatinės korpuso dalies centro (mm) |
C Atstumas nuo rankenos nuo rankenos nuo rankenos centro iki viršutinės korpuso dalies centro (mm) |
F Atstumas tarp rankenos ir rankenos vidurio nuo rankenos nuo rankenos centro iki variklio centro (mm) |
G Atstumas nuo rankenos iki rankenos nuo rankenos nuo rankenos centro iki apačios (mm) |
I Maksimalus priekinės plokštelės sutrumpinimas iš viršaus (mm) |
K Maksimalus priekinės plokštelės sutrumpinimas iš apačios (mm) |
taikymas |
vertė in (mm) |
| b001 | 2170 | 760 | 730 | 380 | 1020 | 290 | 130 | standartinėms durims, rankenos aukštis 1020 mm |
1881 - 2170 |
Standartiniai metalinių durų dydžiai
| Frezavimo tipas | A Bendrasis ilgis (mm) |
B Atstumas nuo rankenos centro iki apatinės korpuso dalies centro (mm) |
C Atstumas nuo rankenos nuo rankenos nuo rankenos centro iki viršutinės korpuso dalies centro (mm) |
F Atstumas tarp rankenos ir rankenos vidurio nuo rankenos nuo rankenos centro iki variklio centro (mm) |
G Atstumas nuo rankenos iki rankenos nuo rankenos nuo rankenos centro iki apačios (mm) |
I Maksimalus priekinės plokštelės sutrumpinimas iš viršaus (mm) |
K Maksimalus priekinės plokštelės sutrumpinimas iš apačios (mm) |
taikymas |
vertė in (mm) |
| k001 | 1817 | 760 | 730 | 380 | 892 | - | - | priekinė plokštė sutrumpinta | 1945 |
| b001 | 2170 | 760 | 730 | 380 | 892 | - | - | Priekinė plokštė sutrumpinta | 1882 - 2170 |
Butų medinių išorinių durų modelio versija
| Frezavimo tipas | A Bendras ilgis (mm) |
B Atstumas nuo rankenos centro iki apatinės korpuso dalies centro (mm) |
C Atstumas nuo rankenos nuo rankenos nuo rankenos centro iki viršutinės korpuso dalies centro (mm) |
F Atstumas tarp rankenos ir rankenos vidurio nuo rankenos nuo rankenos centro iki variklio centro (mm) |
G Atstumas nuo rankenos iki rankenos nuo rankenos nuo rankenos centro iki apačios (mm) |
I Maksimalus priekinės plokštelės sutrumpinimas iš viršaus (mm) |
K Maksimalus priekinės plokštelės sutrumpinimas iš apačios (mm) |
taikymas |
vertė in (mm) |
| k007 | 1847 | 822,5 | 730 | 380 | 970 | - | - | suapvalintas priekinis skydelis | 1882 - 2170 |
Kiti medinių ir plastikinių durų dydžių variantai
| Frezavimo tipas | A Bendras ilgis (mm) |
B Atstumas nuo rankenos centro iki apatinės korpuso dalies centro (mm) |
C Atstumas nuo rankenos nuo rankenos nuo rankenos centro iki viršutinės korpuso dalies centro (mm) |
F Atstumas tarp rankenos ir rankenos vidurio nuo rankenos nuo rankenos centro iki variklio centro (mm) |
G Atstumas nuo rankenos iki rankenos nuo rankenos nuo rankenos centro iki apačios (mm) |
I Maksimalus priekinės plokštelės sutrumpinimas iš viršaus (mm) |
K Maksimalus priekinės plokštelės sutrumpinimas iš apačios (mm) |
taikymas |
vertė in (mm) |
| b003 | 2400 | 760 | 980 | 380 | 1020 | 270 | 130 | aukštos durys, rankenos aukštis 1020 mm |
2171 - 2400 |
| b298 | 2170 | 760 | 605 | 380 | 1020 | 415 | 130 | žemos durys, rankenos aukštis 1020 mm |
1755 - 1880 |
| b002 | 2170 | 760 | 730 | 380 | 1050 | 260 | 160 | standartinės durys, rankenos aukštis 1050 mm |
1882 - 2170 |
| b166 | 1855 | 760 | 730 | 380 | 952 | - | - | išorinėms butų durims, priekinė plokštė suapvalinta | 1882 - 2170 |
Visos kainos nurodytos su PVM
- Produktai
- Kaina
- Yra sandėlyje
- Kiekis
-

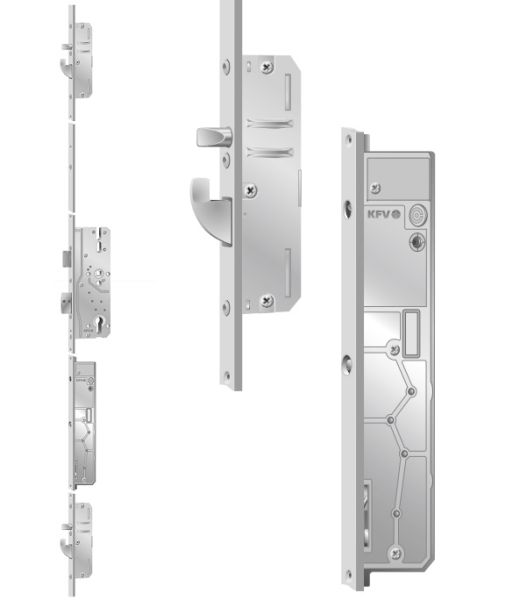

GENIUS 2.2 CB Daugiataškė spyna, 55/92/8 mm, B001, priekinė plokštelė iš nerūdijančio plieno, 20 mmKodas: SB00004075Art. Nr.: 3800188Kaina:Nuo 1 620,73 €Yra sandėlyje: 0 vnt. -
GENIUS 2.2 Daugiataškė spyna, EA tipo, 55/92/8 mm, B001, priekinė plokštelė iš nerūdijančio plieno 20 mmKodas: SB00004076Art. Nr.: 3800197Kaina:Nuo 885,55 €Yra sandėlyje: 0 vnt.
Papildomi produktai
- Produktai
- Kaina
- Yra sandėlyje
- Kiekis
-

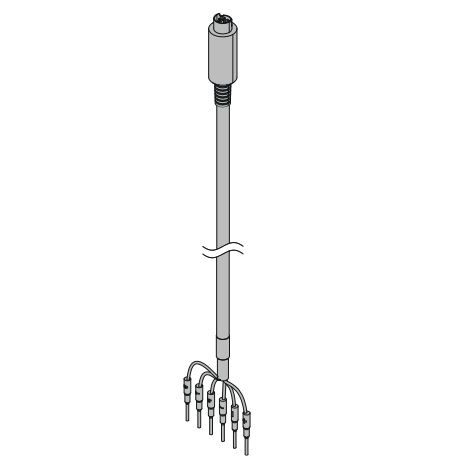

6 gyslų kabelis ZEM FZ-KA, B tipas - rėmo pusėje, 4 mKodas: SB00003456Art. Nr.: 3308723Kaina:Nuo 86,14 €Yra sandėlyje: 3 vnt.
-
FZ-MB-01 Apvalus magnetinis įdėklas, skirtas gręžti į užrakinimo bėgį arba medinį profilįKodas: SB00003574Art. Nr.: 3381675Kaina:Nuo 5,60 €Yra sandėlyje: 0 vnt.
-
FZ-MB-02/X Ovalus magnetinis įdėklas, įstatomas į priešpriešines plokštes 23xxKodas: SB00003579Art. Nr.: 3384792Kaina:Nuo 5,60 €Yra sandėlyje: 0 vnt.
-

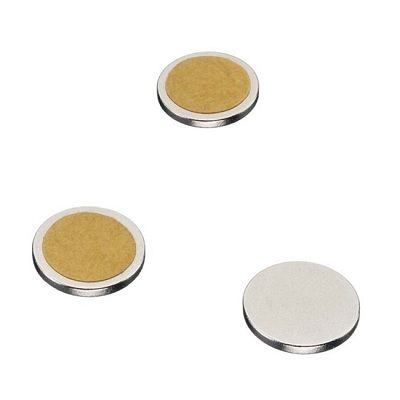

LOW FZ-MB-04/X 3 magnetų rinkinysKodas: SB00003604Art. Nr.: 3405940Kaina:Nuo 14,16 €Yra sandėlyje: 0 vnt.
-
EA281 kabelio jungtis 543 mmKodas: SB00009274Art. Nr.: EA281Kaina:Nuo 39,59 €Yra sandėlyje: 13 vnt.
-
Kabelis ZEM FZ-KA-0F-4.0, tipas F, su kištuku, ilgis 4 m, varstomųjų dalių pusė, derinama su tipo B kabeliuKodas: SB00003573Art. Nr.: 3381527Kaina:Nuo 86,14 €Yra sandėlyje: 2 vnt.
-
MiTEC PSM60 Perjungiamas maitinimo šaltinis DIN bėgiui 220 V/24 V DC, 2 A/60 WKodas: SB00028051Art. Nr.: 10310941Kaina:Nuo 66,55 €Yra sandėlyje: 0 vnt.
| Gamintojas | KFV |
|---|---|
| Užrakto tipas | daugiataškis užraktas varstomoms durims |
| Užrakto veikimas | elektromechaninė – durims su prieigos kontrole |
| Spynos veikimo tipas | prieigos kontrolės sistemos |
| Spynos liežuvėlio tipas | kabliukai / skląsčiai |
| Užrakinimo taškų skaičius | 5 |
| Diegimo tipas | įkalamas |
| Spynos frezavimo tipas | B001 / B003 / B298 u.c. |
| Paskirtis | Išorės durims |
| Varčios medžiaga | medinėms, metalinėms ir rėminėms durims |
| Apkrovos galia | aukšta |
| Klasė pagal EN 12209 (DIN 18251) | 3 klasė pagal DIN 18251-3 / 6 klasė pagal EN 12400 |
| Tinka avarinėms išėjimo durims | pagal užklausą galima EN 179 ir EN 1125 versija |
| Apsauga nuo ugnies | priešgaisrinėms durims galimybė pagal užklausą |
| Suderinamumo standartas | vokiškas (DIN) |
| Galimas veleno gylis | 35 - 80 mm |
| Durų kryptis | universali DIN dešinių ir kairių durų naudojimas |
| Užrakinimo elementai | poliruotas nikeliu padengtas |
| Spynos korpusas | Cinkuota uždara |
| Užrakinimo funkcija | PZ – su profilio cilindro anga |
| Centrinis atstumas PZ | 72 / 92 mm |
| Garso izoliacija | Taip |
| Rankenos ašies kvadrato dydis | 8 / 10 mm |
| Priekinės plokštės forma | kvadratinis arba U profilio |
| Priekinės plokštės plotis | 16 / 20 / 24 mm |
| Priekinės plokštės ilgis | 2170-2400 mm |
| Priekinės plokštės apdaila | nerūsējošais tērauds |
