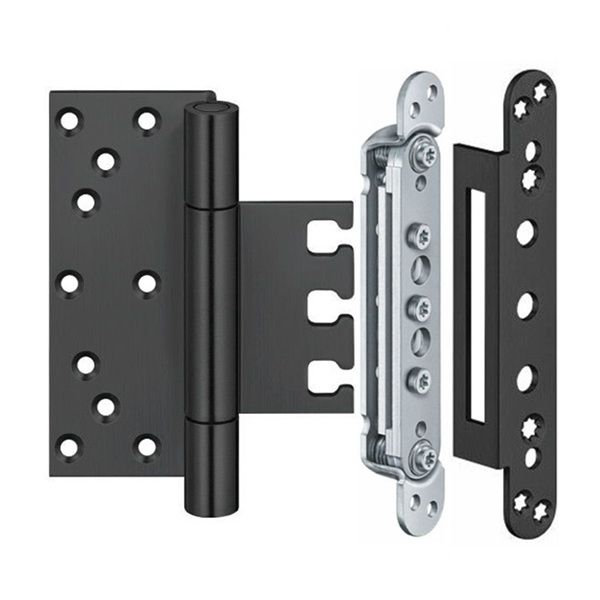

Objektų vyrų komplektas su fiksavimo konstrukcija ir uždarymo kampu VX 7729/160-4 HA MSTS, VX 7531 3D, VX 7561 KK

Objektų vyrų komplektas su fiksavimo konstrukcija ir uždarymo kampu VX 7729/160-4 HA MSTS, VX 7531 3D, VX 7561 KK

Gamintojas - SIMONSWERK (Vokietija)

• į išorę atveriamoms medinėms/aliumininėms durims be persikėlimo
• konstrukcija su privirintu ašies ritinėliu
• integruotas ašies fiksatorius, apsaugantis vyrį nuo iškėlimo
• komplektuojama su 3D reguliuojamu fiksavimo elementu VARIANT VX 7531 3D
• vidinė, neperpjautina ašis
• paslėpti, savaime tepami ašiniai-radialiniai slydimo guoliai
• universaliai naudojamas DIN dešiniosioms ir kairiosioms durims
• maksimali apkrova: 160,0 kg (nurodyta apkrova taikoma 2 vyrams vienoje varstoje, taip pat atsižvelgiant į komplektuojamos tvirtinimo konstrukcijos apkrovą)
• ritinėlio ilgis: 160,0 mm
• ritinėlio skersmuo: 22,5 mm
• medžiagos storis: 4,0 mm
• varžtai: 6,0 x 50,0 mm
• medžiaga: nerūdijantis plienas
• apdaila: juoda RAL9005

Laikomoji konstrukcija VX 7531 3D

• laikomoji konstrukcija ypač sunkioms objektų durims su ir be persikėlimo
• skirta medinėms dėžėms
• suderinama su objekto vyriais VARIANT VX
• universaliai pritaikoma DIN dešiniosioms ir kairiosioms durims
• be pakopų reguliavimas 3D: į šonus +/- 3,0 mm, aukščio +/- 3,0 mm, gylio +/- 3,0 mm
• frezos Ø: 24,0 mm
• matmenys: 180 x 24 mm
• maksimali apkrova: 400,0 kg (nurodyta apkrovos vertė taikoma 2 vyrams vienoje vartoje, taip pat atsižvelgiant į komplektuojamų vyrų apkrovos vertę)
• naudotina kartu su vyrio VX 7561 KK
• medžiaga: cinkuotas plienas

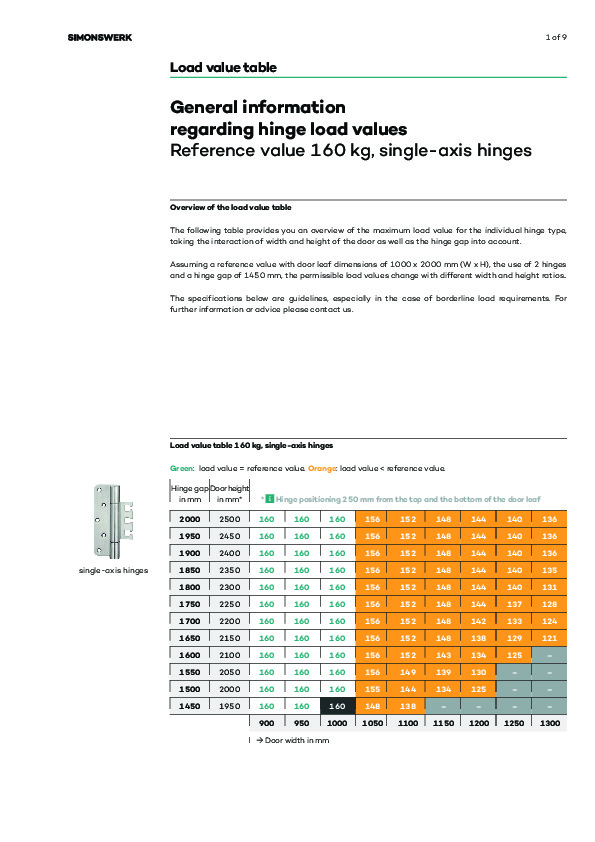

SIMONSWERK load values for single axis hinge, 160kg (EN)
