Pakeliamas vyris RDBB807 89/89

Raisable Bearing Hinges RDBB807 89/89
Gamintojas - BSW (Vokietija)

• • Skirtas didelio apkrovimo durims, naudojamoms visuomeniniuose pastatuose
  .
  • su fiksuota ašimi, nerūdijančiu tarpiniu žiedu ir guolio rutuliuku
  • Nuimamas guolinis lankstas su užapvalintais kampais
  • Nerūdijančio plieno tarpinis žiedas
  • Užsakant reikia nurodyti sparno kryptį
  • atitinka EN 1935, ES atitikties sertifikatas (CE)
  • max. apkrova: iki 100 kg (2 vyriai vienai varčiai)

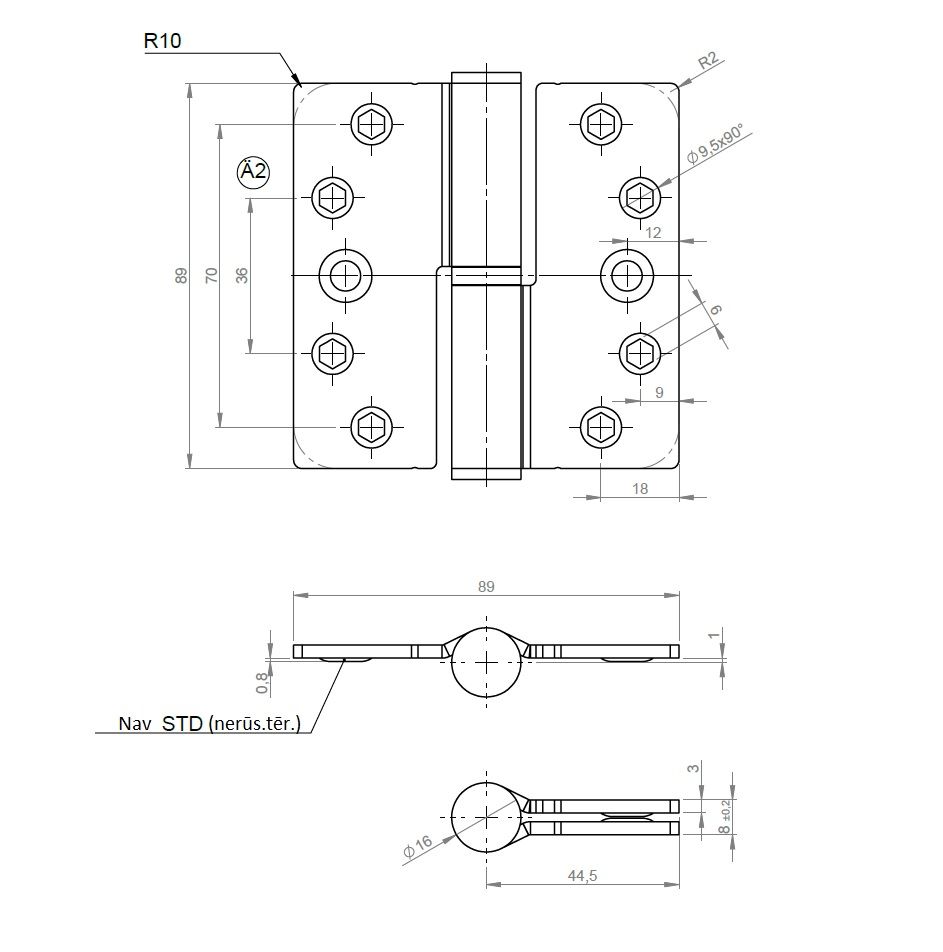

  • Dydis: 89x89 mm
  • ašinis skersmuo: 16 mm
  • Medžiagos storis: 3 mm
  • Sraigtai: 4,5 x 40 mm
  • Nerūdijančio plieno vyrių 89x89 klasifikacijos kodas pagal DIN EN 1935: 4 7 5 5 1 1 4 0 12
  • Galimas apdorojimas:

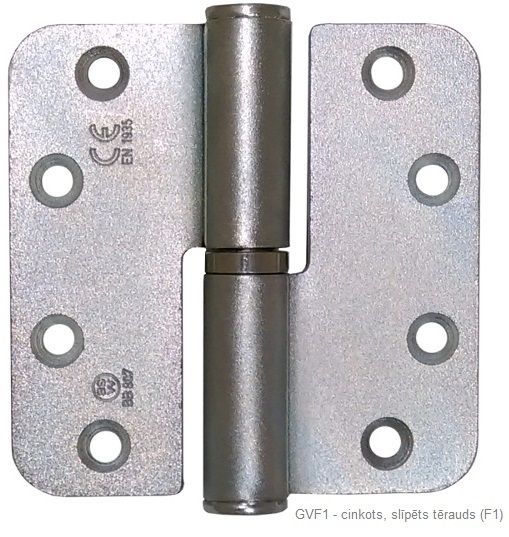

• • • Aliuminiu dengtas smėlinis cinkuotas plienas F1 (GVF1)

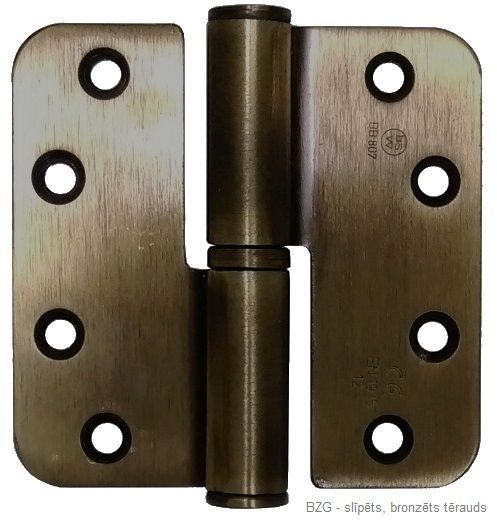

    • poliruotas, bronzuotas plienas (BZG)
    • poliruotas chromuotas plienas (CMP)
    • galvanizuotas plienas (GV)
    • matinis nerūdijantis plienas AISI304 (STD)
    • šlifuotas šlifuotas plienas (WD)
    • baltas (WE)
    • Viltas žalvaris (WF)
    • Nikliu dengtas plienas (NF)
    • juodas matinis

Montažas

• Techniniuose duomenyse nurodytas didžiausias varčios svoris taikomas varčiai, kurios parametrai yra 2000x1000x40 mm, su 2 vyriais. Norint apskaičiuoti pakoreguotą varčios svorį, kuris atspindi faktinę apkrovą ir gali būti naudojamas parenkant tinkamus vyrius, reikia atsižvelgti į šiuos veiksnius:
• • Įrengtas durų pritraukėjas: +37 %
  • įrengtas durų atidarymo įtaisas: +50%
  • įrengtas durų ribotuvas (grįžtamasis tvirtinimo taškas vyrių pusėje >60 % varčios pločio): +50 %
  • labai plačios durys: +1,5 % už kiekvieną cm (iš viso iki 120 cm)
• Dėl vyrių parinkimo platesnėms durims ir kitų neaiškumų kreipkitės į mūsų specialistus
.
• Trečiojo vyrio naudojimas neturi didelės įtakos maksimaliai leistinai apkrovai, jei jis sumontuotas varčios viduryje, kad būtų išvengta varčios išlinkimo arba kad būtų pasiekta simetriška bendra durų konstrukcija. Trečiąjį lankstą rekomenduojama naudoti duryse su durų pritraukėju ir automatiniu durų pritraukėju arba itin plačiose duryse viršutinėje varčios dalyje (vyrių tvirtinimo linija 350 mm žemiau viršutinio vyrio), kad būtų sumažinta viršutinio vyrio apkrova dėl sukimo jėgos.
• Tam, kad būtų pasiektos nurodytos apkrovos vertės, reikia:

• • įrengimas turi būti atliktas tiksliai, profesionaliai ir nepriekaištingai kokybiškai;
  • naudoti gamintojo rekomenduojamus varžtus;
  • užtikrinti dėžutės stabilumą ir patikimą jos pritvirtinimą prie sienos
  .

Dokumentācija

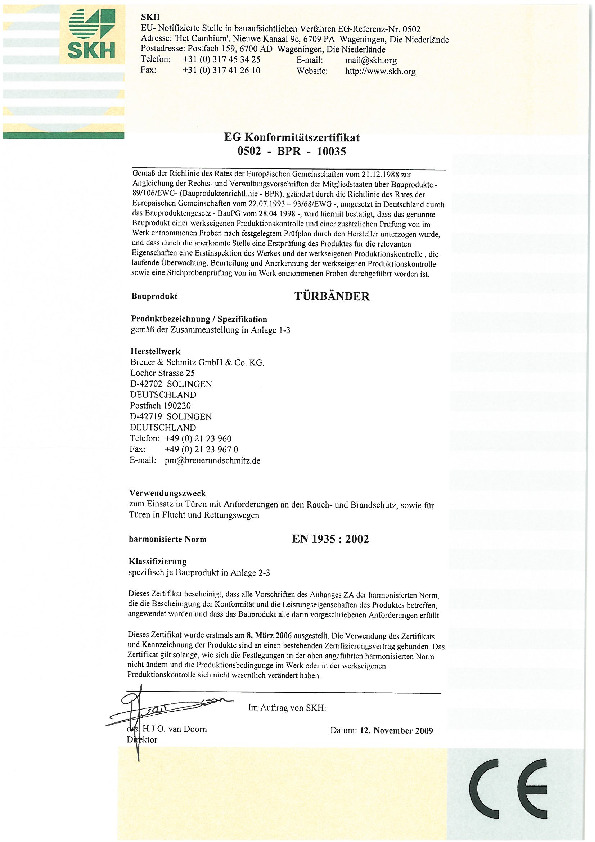

EU Certificate of Conformity (CE): 0502-CPD-10035 (DE)

EU Certificate of Conformity (CE): 0502-CPD-10035 (EN)

Declaration of performance EīD 002 BauPVo 20130714 DE

Declaration of performance EīD 002 BauPVo 20130714 LV
