Panikos užraktų komplektas MEDINĖMS dvivėrėms durims BMH PTVA 12 B

Panikinių durų užraktų rinkinys KOKA, skirtas BMH PTVA 12 (B funkcija)

Gamintojas - BMH(Vokietija)

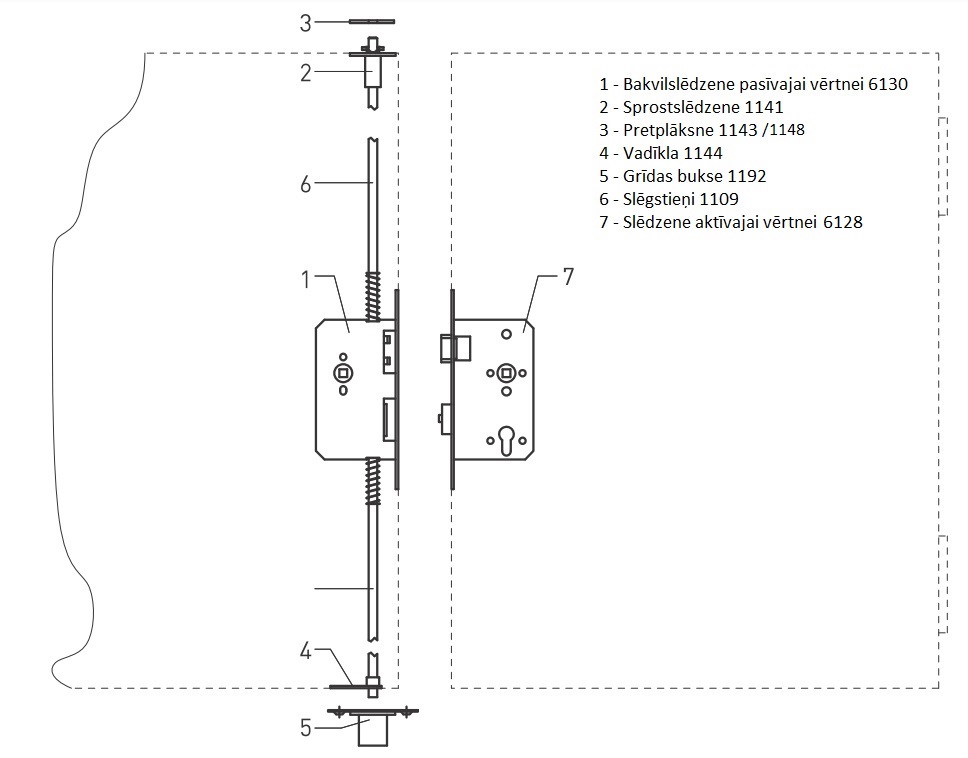

• spynos komplektas su užrakto strypais medinėms dvivėrėms durims
• su automatiniu pasyviuoju varčios užraktu
• evakuacijos funkcija E
• atitinka EN 1125 standartą, skirtą panikos (pavojaus signalo) durų įrangai
• tinka priešgaisrinėms durims

---

Pasyvioji varčios funkcija
Pasyvioji ir aktyvioji varčia atidaromos vienu metu, paspaudus pasyviosios varčios panikos rankenėlę. Pasyviosios varčios užrakto strypeliai automatiškai įsijungia į viršutinį pasyviosios varčios užraktą, kuris taip pat užtikrina automatinį durų užrakinimą.

Aktyviosios varčios funkcija
Iš vidaus:
Iš vidaus durų varčią galima atrakinti ir užrakinti raktu. Užrakintą užrakto rodyklę galima atitraukti kartu su gaiduku, paspaudus panikos rankenėlę. tokioje padėtyje užrakto rodyklė atitraukiama išoriniu priekinės plokštės paviršiumi, o aktyvioji varčia yra atidaryta. Išorinėje durų pusėje esanti rankena veikia neveikimo režimu.
Išorėje:
Išorėje durys turi stumdomą rankeną. Iš išorės aktyviąją varčią galima užrakinti ir atrakinti raktu. Jei atidarant duris panikos atveju užrakto rodyklė buvo atitraukta iš užrakintos padėties į išorinę priekinės plokštės pusę, išorinė rankena veikia tuščiąja eiga. Dukart atitraukus užrakto rodyklę, užrakto gaidukas turi būti valdomas rankena. Tokioje padėtyje duris turi būti galima atidaryti iš išorės rankena.

---

ĮVYKDYMAS

Aktyviosios varčios užraktas BMH 6128 PZW

• atitinka standartą EN 1125, skirtą panikos (pavojaus) durų įrangai
• uždarymo funkcija B
• PZ rakto skylutė, 1 pasukimo gaidukas
• cinkuota uždara spynos dėžutė
• 9 mm skylė rankenai
• strėlė ir gaidukas: nikeliuotas plienas
• atstumas tarp centrų: 72 mm
• standartinis veleno gylis D: 65 mm
• ašies gylis pagal pageidavimą: 65 / 80 / 100 mm
• suapvalinta nerūdijančiojo plieno priekinė plokštelė: 235 x 24 mm
• užraktą galima naudoti tik kartu su atitinkamomis sertifikuotomis apsauginėmis grotomis ir priedais

BMH 6130 pasyvioji varstomoji spyna

• atitinka standartą EN 1125, skirtą panikos (signalizacijos) durų įrangai, ir priešgaisrinės saugos taisykles
• cinkuota uždara spynos dėžutė
• 9 mm skylė rankenai
• standartinis ašinis gylis D: 65 mm
• ašių gylis pagal pageidavimą: 65 / 80 / 100 / 125 mm
• nerūdijančio plieno priekinė plokštelė: 235 x 24 mm
• standartinis X dydis: 30 mm
• užapvalinta priekinė plokštelė su "ausimi" 60 mm

Viršutinė spyna BMH 1141

• cinkuotas spynos korpusas
• plastikinis gaidukas
• cinkuota priekinė plokštelė 54 x 20 mm
• atitinka EN 1125 standartą, skirtą panikos (signalizacijos) durų įrangai

BMH 1109 užrakto strypai

• skersmuo: 10 mm
• sriegis: M6
• ilgis: 1000 / 1500 / 2000 mm

Viršutinė užrakto plokštelė BMH 1148

• dydis 100 x 20 mm
• storis: 3 mm
• forma: suapvalinta
• ausies išgaubimas: 60 mm
• medžiaga: nerūdijantis plienas

Grindų įvorė užrakto strypams BMH 1192

• reguliuojamas
• vidinis įvorės skersmuo 12 mm
• ovalus pamušalas 80 x 50 mm, storis 1,6 mm
• medžiaga: nerūdijantis plienas

Apatinio užrakto kreipiančioji varčia BMH 1144

• vidinis kreipiančiosios skersmuo: 10,5 mm
• išorinis skersmuo: 15 mm
• pamušalo dydis: 60 x 20 mm, storis: 3 mm
• forma: suapvalinta
• medžiaga: cinkuotas plienas
• triukšmą sugerianti plastikinė įvorė
