SIMONSWERK TECTUS TEG 310 2D 60 stiklinių vyrių gręžimo šablonas

Stiklinių durų vyrių frezavimo staklės SIMONSWERK TECTUS TG 310 2D 60

• Šablono rinkinį sudaro šablono rėmas ir tvirtinimo spaustukas.
• Šablonų įdėklus reikia įsigyti atskirai.
• Universalus pritaikymas DIN  dešinės ir kairės pusės durims.
• Galima šablono nuoma.
• Frezos peilis Ø24 mm ir frezos kopijavimo žiedas 30 mm (parduodami atskirai)

Surinkimo etapai

1. Prie šablono rėmo pritvirtinkite šablono spaustuką su kreipiančiosiomis.
2. Pritaikykite šablono tvirtinimą prie falo konstrukcijos ir pritvirtinkite tvirtinimo varžtais.
3. Pritvirtinkite šabloną prie ruošinio fiksavimo žiedu.
4. Įdėkite įdėklą ir atlikite apytikslius nustatymus pagal pateiktus bėgio ir kampo parametrus.
5. Tikslius nustatymus atlikite naudodami veržles.

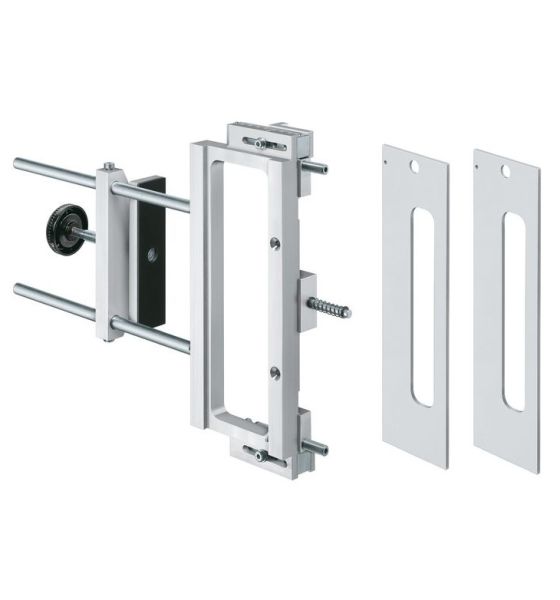

Sukomplektuotas rinkinys

• šablono rėmas (įeina į šablono rinkinį)
• šablono tvirtinimas (įeina į šablono rinkinį)

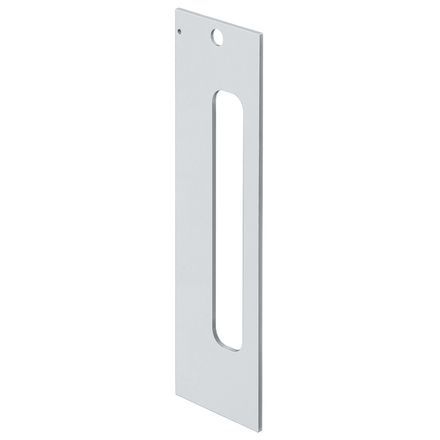

• šablonų įdėklai (tiekiami atskirai)

Frezavimo įrankiai ir priedai:

• frezavimo peilis Ø24 mm
• 30 mm frezavimo žiedas
