TITAN AF atverčiamų-langų furnitūra

TITAN AF pakreipiamų ir pasukamų langų aparatūros sistema

Gamintojas - SIEGENIA(Vokietija)

• furnitūra mediniams, medžio-aliuminio ir plastikiniams langams
• lankstus integravimas į esamus langų gamybos procesus
• technologiniai komponentų patobulinimai su inovatyviomis technologinėmis jungtimis sutrumpina montavimo laiką, užtikrina supaprastintą gamybos procesą ir aukštą funkcionalumą
• paprastas ir ekonomiškas komponentų keitimas
• gerai apgalvotas detalių asortimentas leidžia gerokai sumažinti sandėliavimo ir logistikos išlaidas
• aukštos kokybės medžiagos, pasižyminčios veiksminga apsauga nuo korozijos ir ilgalaikiu atsparumu ekstremalioms oro sąlygoms
• visų dydžių langų saugumas, naudojant nedidelį dalių skaičių, nuo pagrindinio saugumo lygio iki išplėstinio RC3 saugumo lygio
• furnitūros elementai vyrių pusėje gali būti prisukami arba paslėpti
• komponentų įvairovė leidžia individualiai pritaikyti furnitūrą beveik bet kokiam lango tipui ir montavimo variantui
• universalūs sprendimai standartiniams slenksčiams ir vieno lygio slenksčiams iki RC2 saugumo lygio
• didesnis naudojimo patogumas
• sertifikuota pagal EN 13126-8:2018
• 5 atsparumo korozijai klasė pagal EN 1670:2007 - ypač aukšta
• atitinka EN 12400:2003 Ilgaamžiškumo klasė 3 - 20 000 bandymo ciklų

---

Vertingi elementai

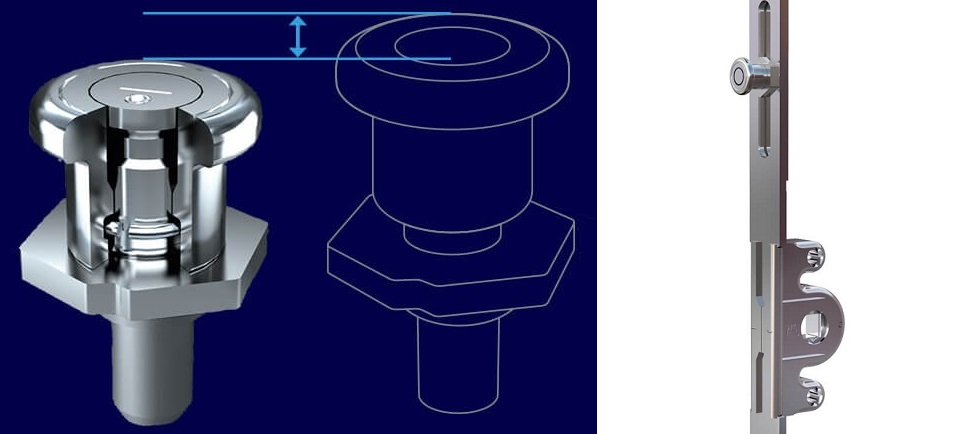

Uždarymo pavara su patogiu "grybo" formos kaiščiu
Nauji komforto ir saugos standartai, paprasti sprendimai

• laipsninis aukščio reguliavimas paprastam ir visiškai tiksliam montavimui
• automatiškai sulygiuojamos tolerancijos, todėl gerokai sutrumpėja reguliavimo laikas gamybos ir montavimo procesuose
• automatiškai prisitaiko prie bendrųjų sąlygų pokyčių, pvz., temperatūros svyravimų
• visada užtikrina optimaliai sureguliuotą ir ilgaamžę uždarymo sistemą
• efektyvus sistemos surinkimas, sumažinant detalių skaičių ir racionaliau panaudojant sandėliavimo patalpas sprendimams iki RC2 ir aukštesnės klasės
• pasiekiamas aukštas apsaugos nuo sulūžimo lygis
• šoninis sukamasis reguliavimas leidžia dar labiau individualiai sureguliuoti sistemą pagal galimus nuokrypius

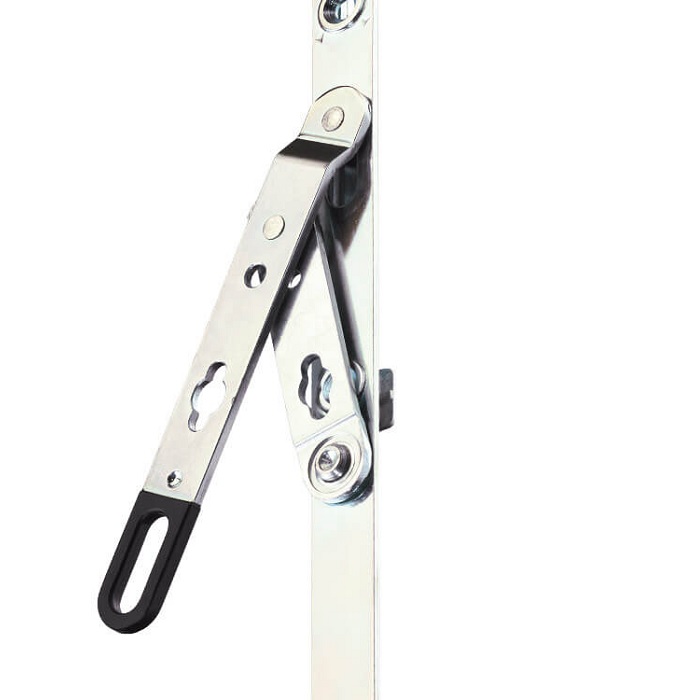

Saviraiškos transmisija 16/7
Taupant laiką ir sąnaudas

• galima naudoti ir siauriems profiliams
• frezavimo griovelis tik 7 mm - perpus mažesnis už standartinį
• dėl negilaus frezavimo griovelio gerokai sumažėja frezuojamos medžiagos kiekis ir taupomas gamybos proceso laikas bei išlaidos
• leidžia realizuoti didesnius įstiklinimo plotus ir taip padidinti gyvenimo komfortą, nes gyvenamosiose patalpose yra daugiau šviesos
• suvirintos galinės plokštelės su integruotu fiksatoriumi
• užrakinus pagrindinę varčią, automatiškai užrakinama antrinė varčia, taip apsaugant langą nuo klastojimo iš išorės
• apsauga nuo įsilaužimo iki RC2
• antrinės svirties pailginimas leidžia lengvai atidaryti ir uždaryti langą

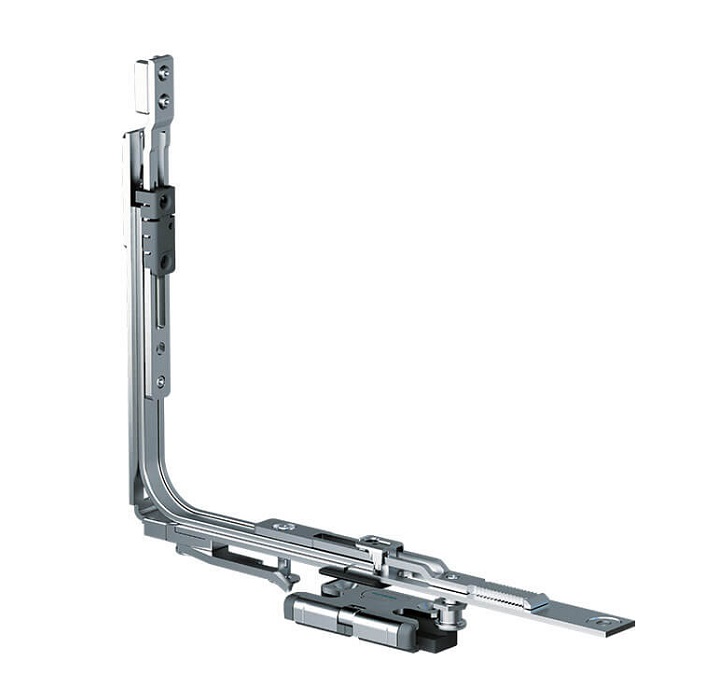

Daugiafunkcinė kampinė pavara
Viena dalis - daug privalumų

• tinka visų formų ir dydžių langams
• apjungia kelias funkcijas, gerokai padidina komfortą su minimaliomis investicijomis į sandėliavimą
• ypač lengva atidaryti, atitraukti ir uždaryti dėl laiku pakeliamos ir stabdomos varčios
• integruotos papildomos funkcijos: atlenktos padėties užraktas, užrakto mechanizmas, varčios pakėlėjas, netinkamo naudojimo užraktas

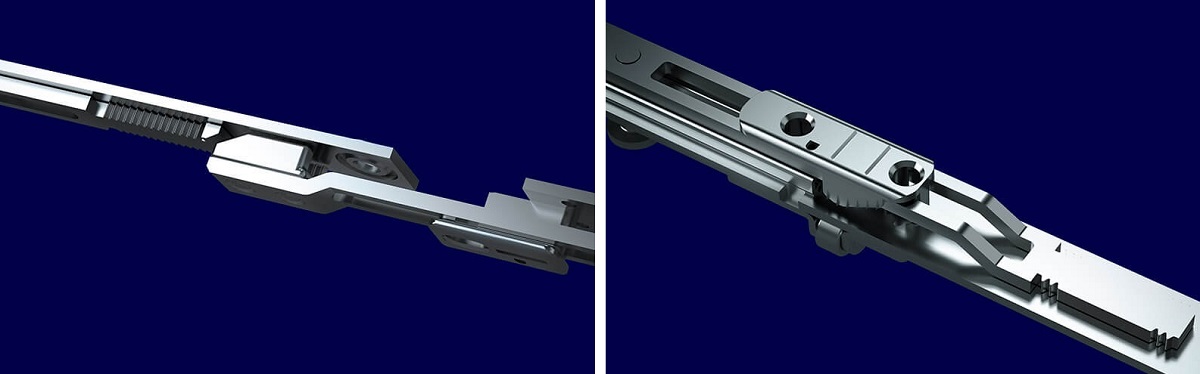

Komponentų jungtys ir tvirtinimo detalės
Aukščiausio tikslumo ryšys ir puikus atsparumas konstrukciniams nuokrypiams

• standartiniam komponentų sujungimui naudojamas tik vienas varžtas kiekviename sujungimo taške su papildomu varžto centravimo elementu, užtikrinančiu itin tikslų tvirtinimą
• saugus visų sistemos komponentų tvirtinimas
• montavimą palengvina plona, labai tiksli jungtis su nuožulniu kampu sukibimo vietoje
• paprastas ir saugus komponentų tvirtinimas; ilgalaikis ir tikslus komponentų tvirtinimas
• trumpesnis surinkimo ir montavimo laikas; optimalus sprendimas rankiniam ir (pusiau) automatiniam įdėjimui
• saugos klasės padidinimas iki RC 1 ir RC 2 be papildomo sutrumpinimo proceso

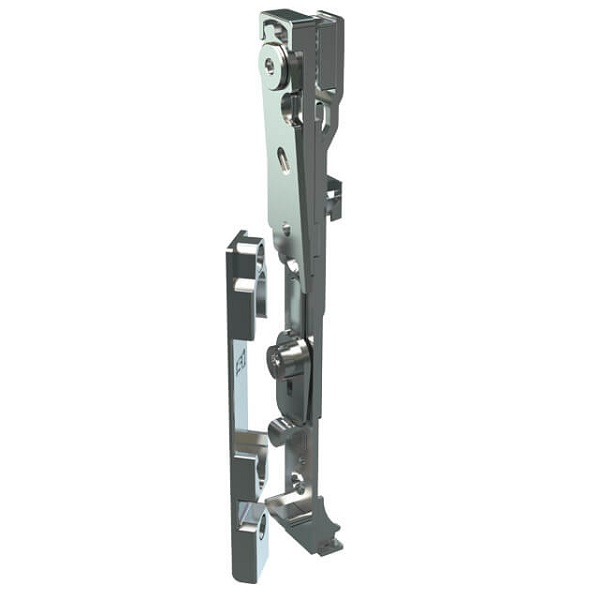

Vertės atkūrimo elementai
Stabilumas visiems langų dydžiams

• pašalinama varčios susisukimo ir "vaikščiojimo" rizika
• suderinamas su varčios pakėlėju, kurį taip pat galima sumontuoti kaip papildomą įrangą
• didelis naudojimo patogumas
• reguliuojamas gylis optimaliam sandarinimui
• integruota apsauga nuo smūgių ir pasvirimo atsilenkus

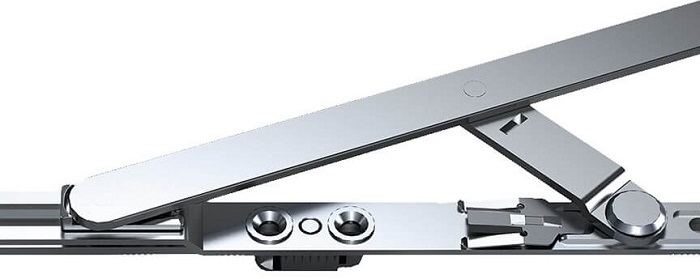

Žirklės
labiauužveržia, švelniau stabdo

• plonesnis žirklių mechanizmas - užtikrina didesnius nuokrypius
• patobulinta žirklių konstrukcija leidžia lengvai ir be pastangų uždaryti net labai plačias varčias
• stabdžių įvorė užtikrina švelnų slydimą į atlenktą padėtį
• integruota apsauga nuo užsitrenkimo vertikalioje padėtyje, kuri taip pat veikia kaip uždarymo slopintuvas
• varčios užraktas, apsaugantis nuo neteisingo naudojimo vertikalioje padėtyje
• didelis atsparumas apkrovoms, didelis atsparumas dilimui, didesnis naudotojo komfortas dėl integruotų plastikinių guolių

---

Šoniniai vyrių elementai

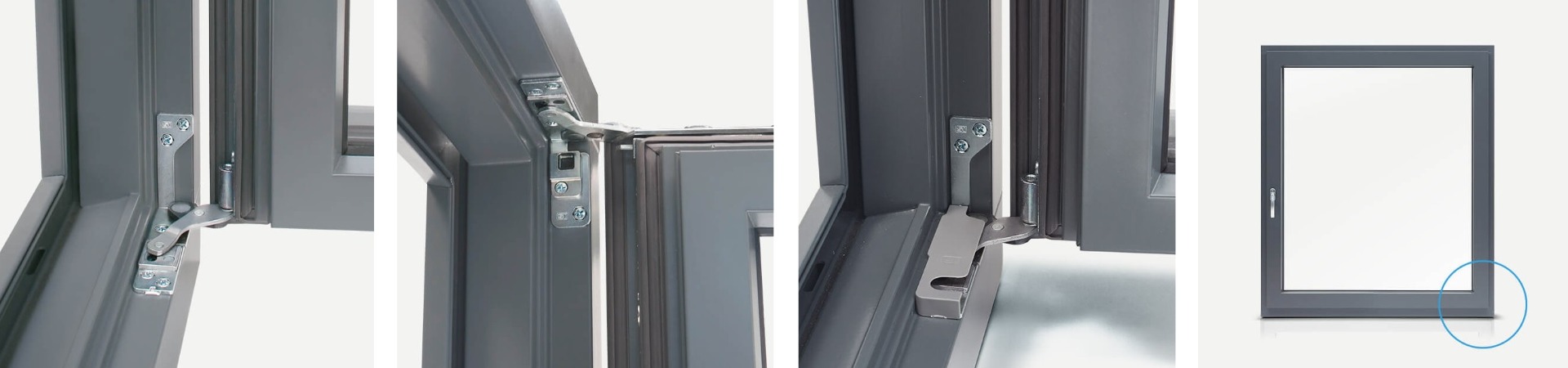

Paslėpta vyrių konstrukcija TITAN axxent 24+

• aukštas išankstinio surinkimo lygis ir tik 4 vyrių šoniniai elementai vienam langui
• nereikia jokių papildomų rėmo dalių ir perkėlimų
• komponentas pristatomas iš anksto surinktas, o tai užtikrina greitą montavimo laiką
• lengvas varčios pakabinimas šiek tiek atidarytoje arba pakreiptoje padėtyje
• lengvas 3D reguliavimas
• laipsniškas gylio reguliavimas viršutiniame ir apatiniame posūkio taškuose užtikrina optimalų sandarumą
• mediniams ir medžio-aliuminio profiliams, kurių griovelio gylis yra ne mažesnis kaip 24 mm, taip pat plastikiniams profiliams ir aliuminio sistemoms su 16 mm tvirtinimo grioveliu
• apkrova iki 150 kg be papildomų konstrukcinių elementų
• visiškai paslėpti sukimosi taškai - puikus lango dizainas
• ilgaamžiai ir atsparūs nusidėvėjimui komponentai
• nepertraukiamas sandarinimas ir integruotas gylio reguliavimas didesnei šilumos izoliacijai
• ilgalaikis aukštas naudotojo komfortas su reguliavimu po montavimo
• elegantiškas gaubtas kampinių vyrių apsaugai nuo dulkių

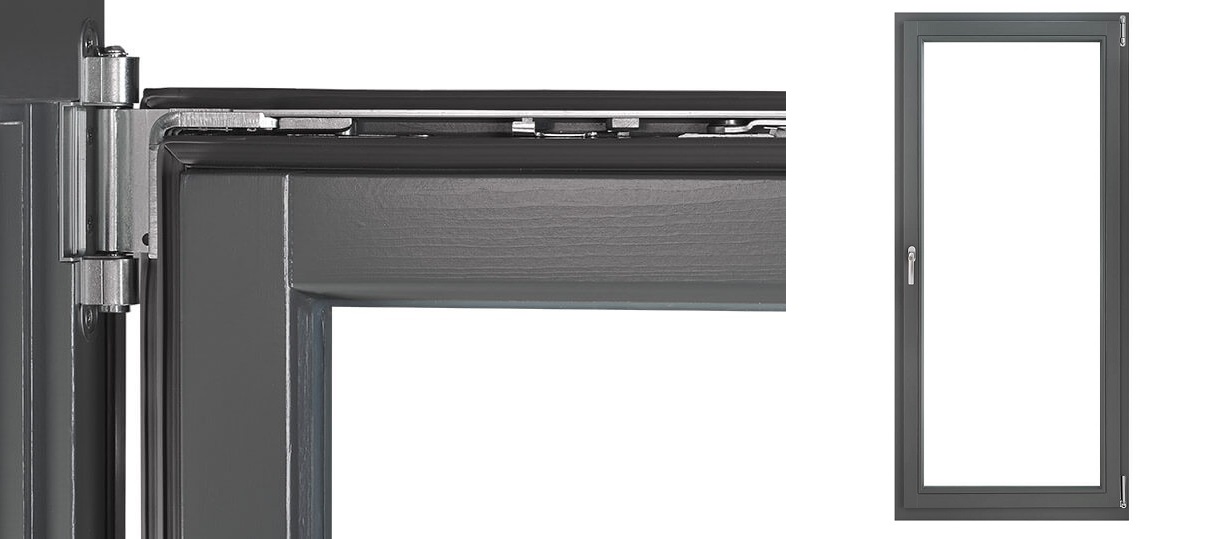

TITAN sunkiųjų užsukamų vyrių konstrukcija

• užtikrina lengvą sunkių durų atidarymą, išlaikant aukštą saugumo lygį ir patrauklų dizainą
• mediniams ir medžio-aliuminio langams iki 1,80 m pločio ir 3 m aukščio
• varstomoms ir atverčiamoms varčioms iki 200 kg ir varstomoms varčioms iki 300 kg
• didelį atsparumą dilimui užtikrina optimalus plieno ir metalo liejinio derinys bei specialus paviršiaus apdorojimas
• naujoviška guolių technologija, užtikrinanti ilgalaikį aukštą naudotojo komfortą
• rėmo frezavimas identiškas standartiniams langams
• ištisinis sandarinimas be šiluminių tiltelių
• lanksto kaištis, leidžiantis lankstą sukabinti bet kurioje atidarymo padėtyje
• lengvas aukščio ir šoninis reguliavimas, taip pat ir ypač sunkioms varčioms

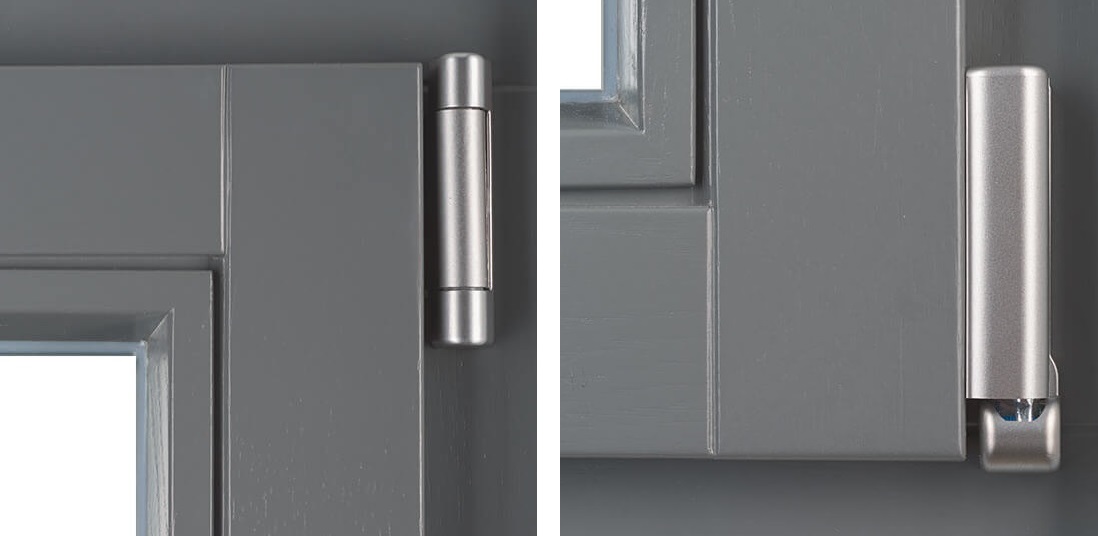

Prisukama vyrių konstrukcija TITAN Holz

• sujungia elegantišką, rafinuotą dizainą, aukštą saugumo lygį ir puikaus montavimo privalumus
• vienas variantas bet kokio svorio varčiai iki 150 kg - vienodi montavimo matmenys, jokių papildomų dalių
• greita ir efektyvi gamyba dėl optimizuoto dvigubo frezavimo
• simetriškas frezavimas ir gręžimas
• lanksto daugiakampio formos judamasis kaištis leidžia pakabinti varčią bet kurioje atidarymo padėtyje
• integruota apsauga nuo varčios užstūmimo iš atidarytos padėties
• viršutinis ir apatinis vyriai sumontuoti vienoje plokštumoje su vidiniu vyriu
• paslėptas tvirtinimas varžtais, dekoratyviniai pamušalai ir įvairios apdailos galimybės
• plastikiniai guoliai užtikrina didelį atsparumą dilimui
• integruota apsauga nuo atidarymo iš išorės
• dvigubas 30 mm skersmens frezavimas padidina vyrių energinį efektyvumą ir konstrukcinį stabilumą

---

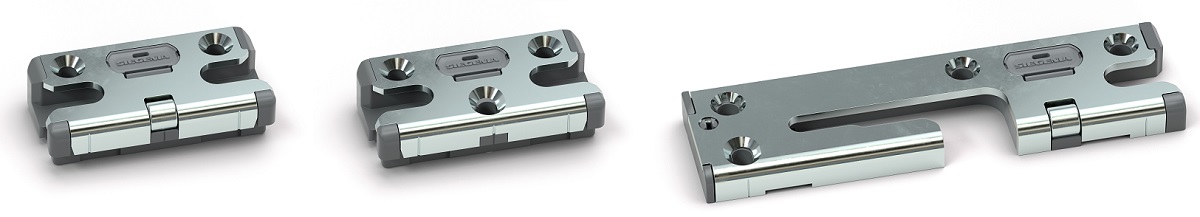

Rėmo elementai

• didelio atsparumo dilimui, dar didesnio naudotojo patogumo ir lengvo atidarymo užtikrinantis aukšto atsparumo plieno ir PVC derinys
• patobulintas priėmimo sekcijos kontūras
• optimalus kontaktinis spaudimas ir lengvas perjungimas dėl galinio griovelio geometrijos
• lengvas slydimas į PVC dalį be trinties
• nereikalauja specialios priežiūros
• ilgalaikis funkcionalumas kartu su TITAN comfort grybo kaiščiais, įskaitant aukščio reguliavimą ir ritinėlio funkciją
• aukštos kokybės, madingas dizainas
• 8 mm aukštis leidžia optimaliai naudoti ir žemuose ar siauruose languose
• saugumo lygis iki RC2
• vienodo dydžio galinės plokštės taip pat skirtos kampinėms perdavoms

---

Papildomi priedai

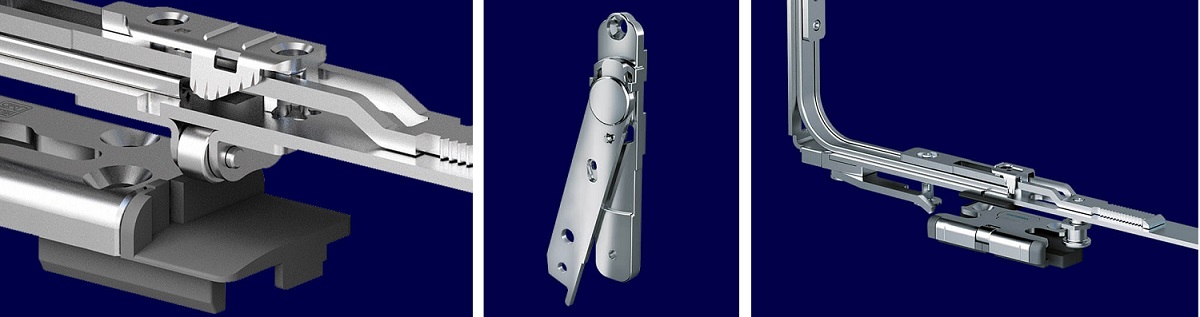

Vertės liftas
Vertės keltuvas stabdo varčią ir šiek tiek pakelia ją uždarytą. Taip užtikrinama, kad net plačios langų varčios, kurios laikui bėgant linkusios nusėsti, po daugelio metų būtų saugiai ir tolygiai uždarytos. Garantuojamas ilgalaikis komfortas ir maksimalus funkcinis saugumas.
Yra 3 varčios pakėlimo tipai:



Varčiospakėlimas su ritinėliu (Inliner)

• integruojamas į visų tipų langus, pvz., arkinius, kampinius ir "Savire" langus
• apatinis varčios tvirtinimas užtikrina, kad varčios pakėlėjas veiktų ir apverstoje padėtyje
• jokio papildomo rėmo komponento - perėjimas integruotas į sumontuoto varstymo mechanizmo guolį

Varčios pakėlimas su svirtimi

• ypač švelniai pakelia varčią uždarant
• optimaliai pritaikytas prie individualių lango savybių
• gali būti montuojamas kaip papildoma įranga
• integruotas netinkamo naudojimo užraktas

Varčios pakėlimas daugiafunkciniame kampiniame vežimėlyje

• tinka visų formų ir dydžių langams
• vienoje sudedamojoje dalyje sujungtos kelios funkcijos: užraktas pasvirusioje padėtyje, uždarymo funkcija, varčios pakėlimas, netinkamo naudojimo užraktas

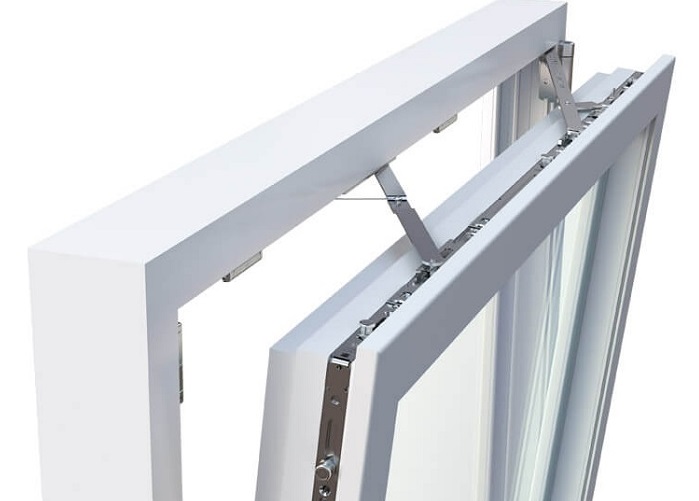

TITAN comfort žirklės
Langų atstatymas be vibracijos ir uždarymas be jėgos

• kai langas atlenkiamas atgal, varčia tvirtai įstatoma be nereikalingų svyravimų, todėl tausojamos guolių zonos
• jėgos kaupimo spyruoklė, jungianti varčią su rėmu, palengvina uždarymo procesą net ir sunkiems, dideliems lango elementams
• paprastas ir greitas montavimas
• paprastas ir nešvarus montavimas, taip pat ir esamuose languose kaip papildoma įranga

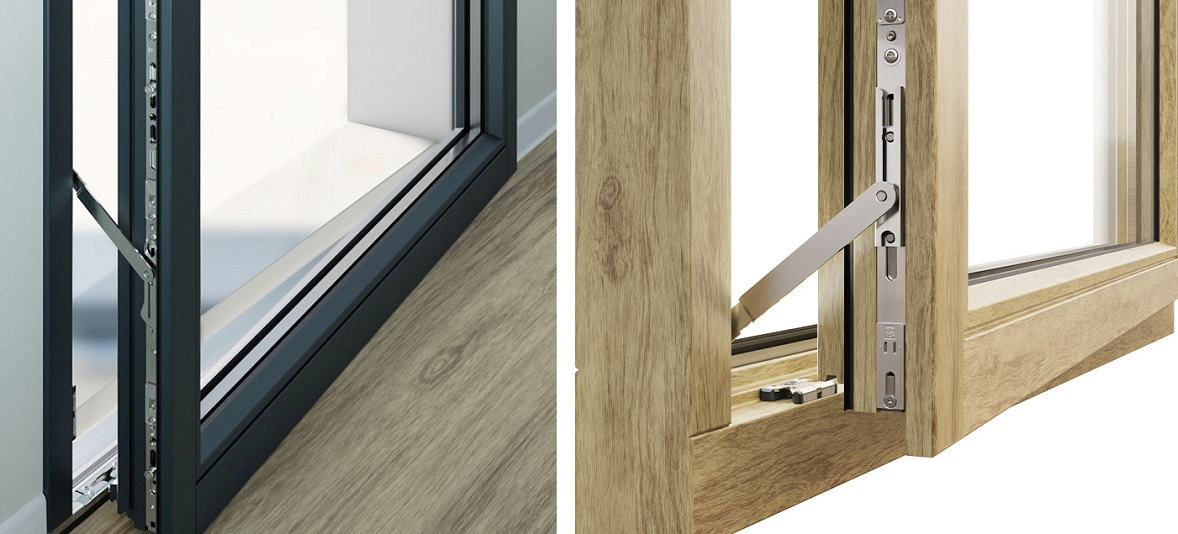

Atidarymo ribotuvas

• apriboja lango atidarymą iki 89 mm
• greitai ir lengvai atjungiamas rankomis
• uždarius langą, ribotuvas automatiškai vėl įsijungia
• tinka aliuminio, PVC ir mediniams rėmams
• galima įsigyti su padidintu saugumu pagal EN 13126-5 vaikų saugos reikalavimus (autorizuotas atjungimas su rakinama rankena TBT funkcijai)

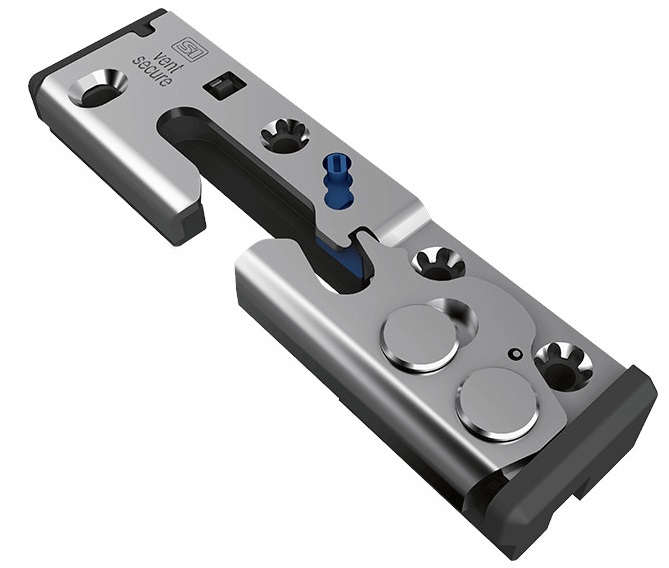

TITAN vent saugi mikroventiliacija

• saugi ventiliacija net vaikui nesant - 10 mm anga atlenktoje padėtyje
• sertifikuota apsauga nuo įsilaužimo iki RC2 tiek uždarytoje, tiek mikroventiliacijos padėtyje
• jokių papildomų matomų dalių, turinčių įtakos lango dizainui
• intuityvus naudojimas su tradicine pakreipimo ir pasukimo seka
• mediniams, medžio-aliuminio ir PVC langams
• gali būti montuojamas kaip papildoma įranga
• nereikalinga papildoma varčios ar rėmo furnitūra

---

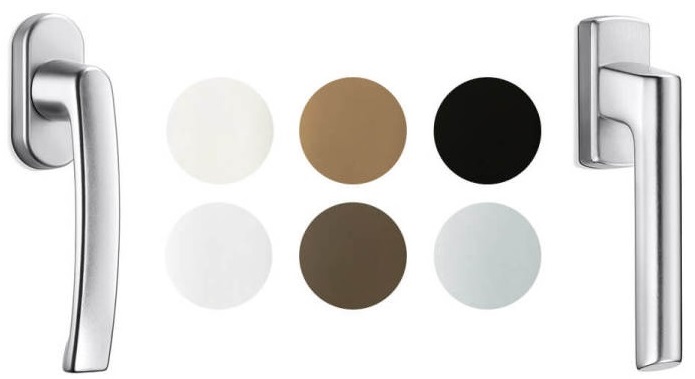

Rankenos
TITAN GLOBE ir TITAN Si-line
Dizainas ir kokybė - sprendimas kiekvienam reikalavimui

• ergonomiškas ir modernus dizainas
• patogus, paprastas naudojimas, stabilus ir tylus atidarymas ir uždarymas
• platus apdailos variantų asortimentas
• ilgalaikė didelė funkcinė sauga su optimaliu padėties fiksavimu
• tinka mediniams ir PVC langams
• aukštas saugumo lygis rankenoms su "Secustik" funkcija, taip pat užrakinamoms rankenoms ir rankenoms su mygtuku
• TBT rankenos su apsauga nuo nepageidaujamo atidarymo
• mikroventiliacija su papildomu fiksavimu 45° plyšyje

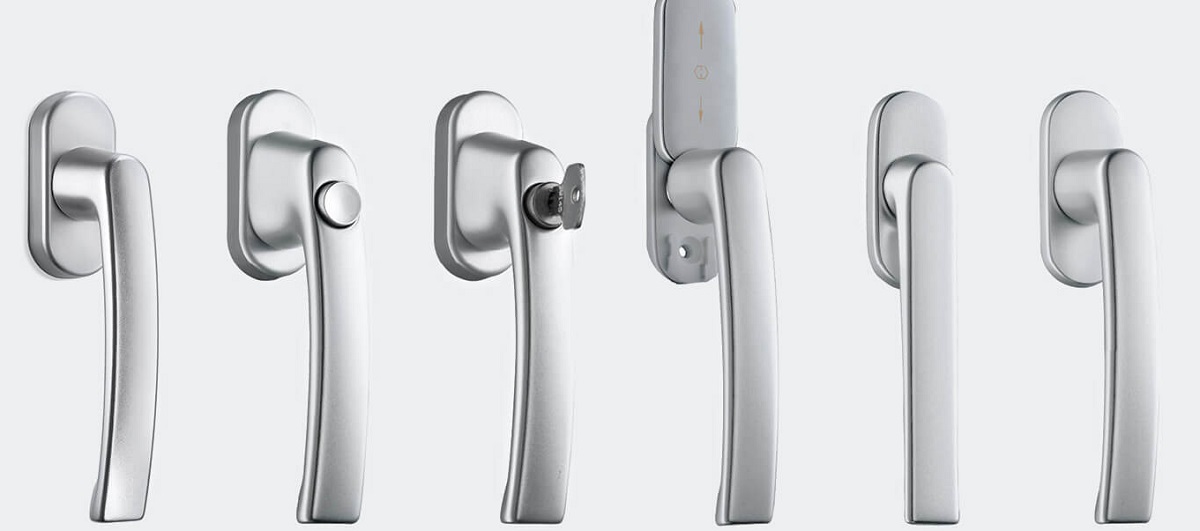

Rankenų tipai

• Standartinės rankenos: neužrakinamos, su padėties fiksavimu
• Secustik: optiškai identiškos standartinėms rankenoms - su apsauginiu mechanizmu, neleidžiančiu pasukti lango rankenos iš išorės
• Rankenos su mikroventiliacijos funkcija: optiškai identiškos standartinėms rankenoms - su padėties fiksavimu 45° lizde
• Mygtukinės rankenos: automatinis rankenos užrakinimas, kad rankena nebūtų pasukta iš išorės - atrakinama mygtuku
• Rakinamos rankenos 40 Nm: su cilindru - užrakinamos cilindro užraktu, atrakinamos raktu
• 100 Nm užrakinamos rankenos: su išspaudžiamuoju cilindru ir pasirinktinai su "Secustik" funkcija - užrakinama išspaudžiant cilindrą, atrakinama raktu; atitinka DIN EN 1627-1630
• TBT rankenos: optiškai identiškos užrakinamoms rankenoms: suderinamos su atitinkama TBT (pakreipimo prieš pasukimą) armatūra, 40 Nm, atskiras pakreipimo padėties valdymas raktu (didesnis saugumas nuo nepageidaujamo atidarymo)
• Nuimamos rankenos su slankiojančia rozete: rankeną galima nuimti ir uždėti, pvz
• Žemos rankenos: kai ribota montavimo erdvė (pvz., kartu su žaliuzėmis), taip pat skirtos naudoti sulankstomose-slankiojančiose sistemose
• TL/PZ ir TL/PZ Flach: balkonų ir terasų durų rankenos: rankena viduje ir išorėje bei PZ rozetė viduje ir išorėje; žemos rankenos (TL/PZ Flach), skirtos tais atvejais, kai standartinio aukščio rankenai išorėje per mažai vietos (pvz., kartu su žaliuzėmis)
