Uždarymo sistema dviguboms durims GEZE TS 5000L E-ISM BG su uždarymo sekos kontrole ir elektriniu laikymo atidarymo įtaisu

Produkto kodas
TS5000-E-ISM-BG
GEZE
main product photo
Nuo 1 037,33 €
Dvigubo durų uždarytuvo TS 5000L E-ISM BG pagrindinį komplektą sudaro 2 uždarytuvo korpusai ir dvigubas E-ISM BG bėgelis.
Papildomas dalis galima pasirinkti el. parduotuvės skyriuje "Papildomi priedai"
Iš naujo nustatyti pasirinkimą
Durų pritraukėjo korpusas GEZE TS 5000 be bėgio takelio   155,49 €
Dvigubas bėgio takelis su valdymu durų pritraukėjams TS 5000 E-ISM BG   726,36 €

Sukonfigūruota kaina 1 037,33 €

kompl.
Pasirinktas produktas šiuo metu nėra sandėlyje.
Greitas pristatymas
Pristatymas kurjeriu arba į paštomatus
Konsultacijos
Konsultacijos
su pramonės profesionalais
Užduokite savoklausimą čia
Saugūs mokėjimai
Internetinė bankininkystė, kreditinės kortelės, REVOLUT,
Google Pay / Apple Pay / Click to Pay
Biblioteka
Biblioteka
Gamintojų katalogai, produktų dokumentacija ir kt. .

Dvivėrių durų uždarymo sistema GEZE TS 5000L E-ISM BG su integruotu "Hold-Open" užraktu

Gamintojas - GEZE (Vokietija)


  • dvigubų durų uždarymo sistema, sudaryta iš 2 uždarymo korpusų ir bendro bėgio su integruotuuždarymo sekos koordinatoriumi ir abiejų varčių atidarymo padėties "Hold-Open" fiksatoriumi
  • uždarymo sekos koordinatorius užtikrina teisingą varčios uždarymo seką, kai pirmiausia užsidaro pasyvioji varčia, po to - aktyvioji
  • uždarymo sistema skirta dvivėrėms priešgaisrinėms durims, kurios nuolat turi būti atidarytos:
    • durys užfiksuojamos atidarytoje padėtyje, kai prie uždaromojo bėgio iš UATS prijungiamas 24 V maitinimas
    • pavojaus signalo atveju maitinimas nutraukiamas ir durys užsidaro tinkama seka
    • rekomenduojama šalia durų įrengti vietinį jungiklį, kad būtų galima decentralizuotai nutraukti elektros tiekimą ir išlaisvinti duris iš užrakintos padėties

Techniniai duomenys
  • integruotas elektrinis užraktas "Hold-Open", skirtas užrakinti duris atidarytoje padėtyje
  • reguliuojama laikymo-atidarymo jėga
  • atidarytos padėties laikymo diapazonas: nuo  80°
  • darbinė įtampa: 24 V DC
  • atitinka reikalavimus, keliamus priešgaisrinėms durims su evakuacinio atidarymo funkcija pasyviajai varčiai pagal EN 1125
  • sertifikuotas priešgaisrinėms ir dūmų durims, jei uždarymo jėga nustatyta 3 ar daugiau
  • uždarymo įtaiso korpusas montuojamas durų varčios stūmimo pusėje
  • universaliai pritaikomas DIN dešinės ir kairės pusės durims, atidaromoms į išorę arba į vidų
  • didžiausias atidarymo kampas: 130°
  • didžiausias varčios plotis: 1400 mm
  • atstumas tarp vyrių: 1360-2800 mm
  • mažiausias fiksuotas varčios plotis: 380 mm
  • uždarymo greitis reguliuojamas iš priekio vožtuvu, hidrauliniu galiniu pirštu ir vėjo stabdžiu
  • iš priekio reguliuojama uždarymo jėga - 2-6 matmenys pagal EN 1154 A
    • "2" dydis, kai varčios plotis iki 850 mm
    • "3" dydis, kai lapų plotis iki 950 mm
    • 4 dydis, kai lapų plotis iki 1100 mm
    • 5 dydis - iki 1250 mm pločio varčioms
    • 6 dydis - iki 1400 mm pločio varčioms
  • optinis uždarymo jėgos indikatorius
  • perkrovos valdymo vožtuvas
  • termostabilizuoti vožtuvai
  • uždariklio korpuso dydis: 287 x 47 x 60 mm
  • bėgio dydis: 2665 x 55 x 30 mm
  • bėgis apsaugotas nuo vandalizmo lanksčiu Bowdeno kabeliu
  • pailgos varžtų skylės leidžia horizontaliai reguliuoti bėgį montavimo padėtyje 4 mm
  • standartinės spalvos: sidabrinė, balta RAL9016, juoda RAL9005
  • bet kuri RAL spalva pagal pageidavimą, taip pat nerūdijantis plienas



Papildomi priedai

  • Uždarymo įtaiso korpuso tvirtinimo plokštė 287 x 60 x 5 mm
     Leidžia pritvirtinti uždarymo įtaisą prie plokštumos daugiau vietų nei naudojant tik 3 varžtus uždarymo įtaiso korpuse.
    Reikia 2 vienetų!
[[IŠSAUGOTOS_ERDVĖS_ŽYMEKLIS]]
sidabro spalvos
Kodas: SB00004574
juodos spalvos RAL9005
Kods: SB00004159

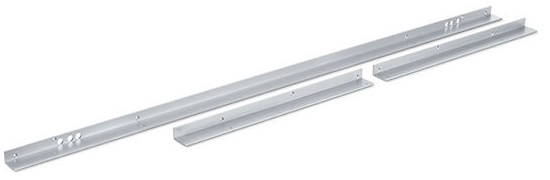

  • Bėgių montavimo kampų rinkinys
    leidžia įsukti bėgį į dėžės apačioje esančią įdubą.
    Kodas: SB00004431



  • Montavimo plokštė
    leidžia prisukti bėgį prie vidinės pertvaros dalies.
    Kodas: SB00004432



  • Ant bėgio montuojamas angos ribotuvas
    Pakeičia durų ribotuvą.
    Kodas: SB00004445 (1 arba 2 vnt. pagal poreikį)





  • Bėgių kreipiančioji
    Remonto komponentas, skirtas pakeisti sulūžusį plastikinį kreiptuvą
    Kodas: SB00004525

Montāžas instrukcijas
Assembly instructions for door closer TS 5000 L ISM Assembly instructions for door closer TS 5000 L ISM
GEZE TS 5000 E-ISM BG guide rail GEZE TS 5000 E-ISM BG guide rail
Visos kainos nurodytos su PVM
  • Produktai
  • Kaina
  • Yra sandėlyje
  • Kiekis
  1. Durų pritraukėjo korpusas TS 5000 L, be bėgio takelio, juodas RAL9005
    Durų pritraukėjo korpusas TS 5000 L, be bėgio takelio, juodas RAL9005
    Kodas: SB00004152
    Art. Nr.: 119579
    Kaina:
    Nuo 155,49 €
    Yra sandėlyje: 2 vnt.
  2. Durų pritraukėjo korpusas TS 5000 L, be bėgio takelio, sidabrinės spalvos
    Durų pritraukėjo korpusas TS 5000 L, be bėgio takelio, sidabrinės spalvos
    Kodas: SB00004150
    Art. Nr.: 027351
    Kaina:
    Nuo 155,49 €
    Yra sandėlyje: 7 vnt.
  3. Dvigubas bėgio takelisTS 5000 E-ISM BG su valdymu 24 V Hold-Open, sidabro spalvos
    Dvigubas bėgio takelisTS 5000 E-ISM BG su valdymu 24 V Hold-Open, sidabro spalvos
    Kodas: SB00004288
    Art. Nr.: 115608
    Kaina:
    Nuo 726,61 €
    Yra sandėlyje: 0 vnt.
    Visma Quote
  4. Dvigubas bėgio takelis TS 5000 E-ISM BG su valdymu 24 V Hold-Open, juodas
    Dvigubas bėgio takelis TS 5000 E-ISM BG su valdymu 24 V Hold-Open, juodas
    Kodas: SB00025426
    Art. Nr.: 115611 RAL 9005
    Kaina:
    Nuo 726,36 €
    Yra sandėlyje: 0 vnt.
    Visma Quote

Papildomi produktai

  • Produktai
  • Kaina
  • Yra sandėlyje
  • Kiekis
  1. Pritvirtinimo plokštė durų pritraukėjui TS 4000/5000 montavimo plokštė, juoda RAL9005
    Pritvirtinimo plokštė durų pritraukėjui TS 4000/5000 montavimo plokštė, juoda RAL9005
    Kodas: SB00004159
    Art. Nr.: 076508
    Kaina:
    Nuo 7,99 €
    Yra sandėlyje: 9 vnt.
  2. Pritvirtinimo plokštė durų pritraukėjui TS 4000/5000, sidabrinė
    Pritvirtinimo plokštė durų pritraukėjui TS 4000/5000, sidabrinė
    Kodas: SB00004574
    Art. Nr.: 049185
    Kaina:
    Nuo 4,48 €
    Yra sandėlyje: 81 vnt.
  3. Bėgio takelio rinkinys su montavimo kampais durų uždarymo sistemai 5000L-ISM, sidabrinis
    Bėgio takelio rinkinys su montavimo kampais durų uždarymo sistemai 5000L-ISM, sidabrinis
    Kodas: SB00004431
    Art. Nr.: 139710
    Kaina:
    Nuo 95,23 €
    Yra sandėlyje: 2 vnt.
  4. Montavimo plokštė ISM BG bėgiui, montavimas iš vidaus į įleidimą, EV1 sidabro spalva
    Montavimo plokštė ISM BG bėgiui, montavimas iš vidaus į įleidimą, EV1 sidabro spalva
    Kodas: SB00004432
    Art. Nr.: 139757
    Kaina:
    Nuo 77,91 €
    Yra sandėlyje: 3 vnt.
  5. ISM Atidarymo ribotuvas bėgio takeliui
    ISM Atidarymo ribotuvas bėgio takeliui
    Kodas: SB00004445
    Art. Nr.: 145311
    Kaina:
    Nuo 25,89 €
    Yra sandėlyje: 2 vnt.
  6. Bėgio takelio valdiklis GEZE ISM bėgio takelio su durų uždarymu mechanizmui
    Bėgio takelio valdiklis GEZE ISM bėgio takelio su durų uždarymu mechanizmui
    Kodas: SB00004525
    Art. Nr.: 190606
    Kaina:
    Nuo 18,16 €
    Yra sandėlyje: 4 vnt.
  7. CB FLEX aktyvatorius, sidabrinis
    CB FLEX aktyvatorius, sidabrinis
    Kodas: SB00004489
    Art. Nr.: 153602
    Kaina:
    Nuo 45,58 €
    Yra sandėlyje: 3 vnt.
Gamintojas GEZE
Serija TS 5000
Uždarytuvo veikimo tipas Hidraulinis uždarytuvas
Uždarytuvo tipas Su kreipiamuoju bėgeliu
Pritaikymas Dvivėrėms varstomoms durims
Montavimo tipas Priešingoje vyrio pusėje / profilis ant varčios
Durų varčių skaičius 2 varčios
Durų kryptis universali DIN dešinių ir kairių durų naudojimas
Apsauga nuo ugnies Tinka ugniai atsparioms durims
Uždarymo jėga Dydis 2–6 pagal EN 1154
Durų uždarymo kontrolė Integruotas, reguliuojamas
Galinis patikrinimas Hidrauliškai reguliuojamas
Užrakto fiksavimas Reguliuojamas su vožtuvu
Durų ribotuvas Įmontuota
"Hold open" funkcija Taip, integruotas su 24 V maitinimo šaltiniu
Uždarymo jėgos reguliavimas Iš priekio
Uždarymo jėgos reguliavimas Nuolatinė kontrolė su vožtuvu
"Hold open" diapazonas 80°
Minimalus atstumas tarp vyrių 1360 mm
Maksimalus atidarymo kampas 130°
Takelio matmenys 2665 x 55 x 30 mm
Korpuso matmenys 287 x 47 x 60 mm
Maksimalus varčios plotis iki 1400 mm
Maksimalus fiksuotos varčios plotis 380 mm
IP klasė IP43
Srovės dažnis 50 Hz
Elektros galia 4,8 W
Darbinė įtampa 24 V DC
