Vyrio gręžimo šablonas OTLAV INVISACTA IN230

OTLAV INVISACTA IN230 vyrių frezavimo šablonas

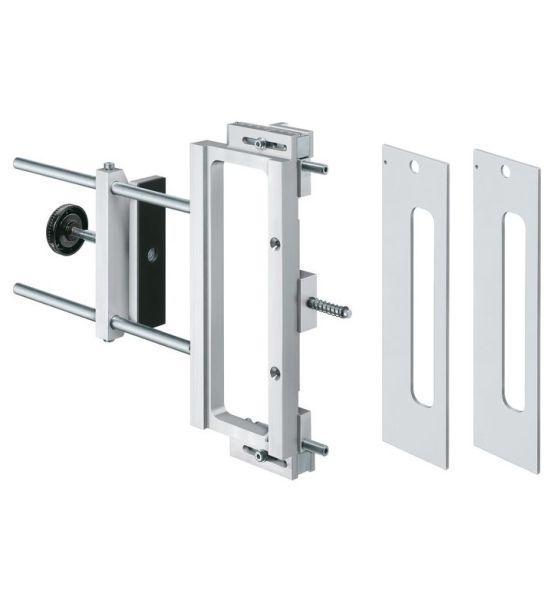

• Šablono rinkinį sudaro šablono rėmas ir tvirtinimo spaustukas.
• Šablono įdėklus reikia įsigyti atskirai.
• Universalus pritaikymas DIN  dešinės ir kairės pusės durims.
• Galima šablono nuoma.
• Frezos peilis Ø16 mm ir frezos kopijavimo žiedas 30 mm (parduodami atskirai)

Surinkimo etapai

1. Prie šablono rėmo pritvirtinkite šablono spaustuką su kreipiančiosiomis.
2. Pritaikykite šablono tvirtinimą prie falo konstrukcijos ir pritvirtinkite tvirtinimo varžtais.
3. Pritvirtinkite šabloną prie ruošinio fiksavimo žiedu.
4. Įdėkite įdėklą ir atlikite apytikslius nustatymus pagal pateiktus bėgio ir kampo parametrus.
5. Atlikite tikslius nustatymus naudodami veržles.

Sukomplektuotas rinkinys

• šablono rėmas (įeina į šablono rinkinį)
• šablono tvirtinimas (įeina į šablono rinkinį)

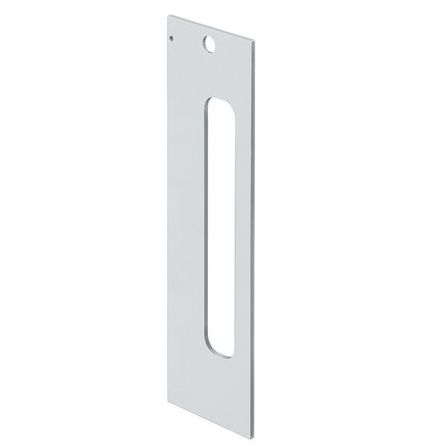

• šablonų įdėklai (tiekiami atskirai)

Frezavimo įrankiai ir priedai:

• frezavimo peilis Ø16 mm
• 30 mm frezavimo žiedas
