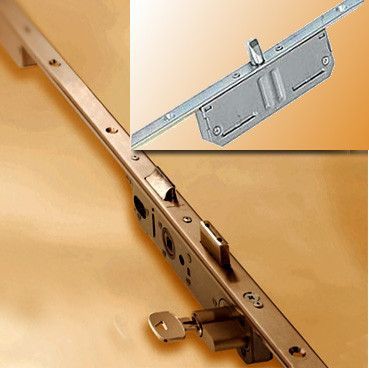

Daugiataškė spyna su apvaliais kaiščiais KFV BS2300 W001 (sena frezavimo versija)

Daugiataškė spyna su apvaliais kaiščiais KFVBS2300 W001 (senas frezavimas)

Gamintojas - KFV (Vokietija)

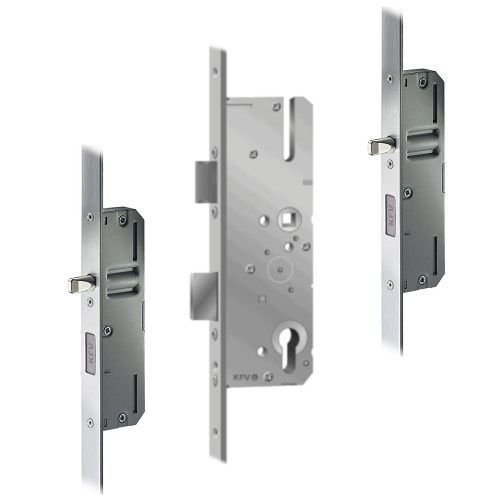

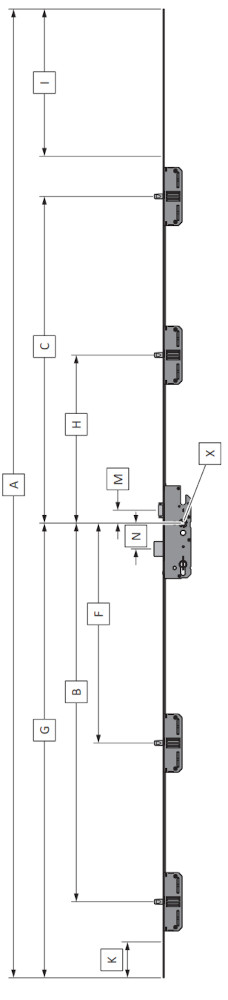

daugiatikslė spyna su 3 fiksavimo taškais w001 frezavimo tipas (senas modelis) visi užrakinimo elementai ir svirtis valdomi raktu universalus naudojimas - tinka tiek dešininėms, tiek kairinėms durims apsauga nuo įsilaužimo su keliais užraktais suderinama su standartine durų furnitūra pagrindinė spyna su profiliniu cilindru ir 2 papildomos spynos su apvaliais plieniniais kaiščiais abiejose pagrindinės spynos pusėse ašies gylis D: 45 mm atstumas tarp ašių: 92 mm raktu įtraukiamas liežuvėlis, 2 pasukimų kaiščio išsikišimas: 20 mm pagrindinė spyna su skylėmis varžtams iki M6 - skydelio tvirtinimui rankenos ašis: 8 mm pagrindinės spynos korpuso aukštis: 207,5 mm, korpuso storis: 16 mm; atstumas nuo cilindro centro iki korpuso nugarėlės: 17,5 mm visi fiksavimo elementai yra blizgaus nikelio apdailos, visi spynų korpusai - uždari ir cinkuoti priekinė plokštelė šviesiai cinkuota: 16 x 3 mm viršutinio ir apatinio spynos korpuso aukštis: 130 mm, gylis: 42,5 mm apvali spyna Ø11 mm, centre, išsikišusi 19,5 mm priekinė plokštelė: 16 mm, šviesiai cinkuota Matmenys A Bendrasis ilgis (mm) B Dist. nuo rankenos centro iki apatinės korpuso dalies centro (mm) C Atstumas nuo rankenos nuo rankenos nuo rankenos centro iki viršutinės korpuso dalies centro (mm) G Atstumas nuo rankenos iki rankenos nuo rankenos nuo rankenos centro iki apačios (mm) I Didž. maks. sutrumpėjimas nuo viršaus (mm) K Max. priekinė dalis sutrumpėjimas iš apačios (mm) 2170 850 730 1042 298 92

• • apvalus horizontalus plieninis kaištis neleidžia įsibrovėliams išlaužti durų
  • grūdinto plieno elementai ženkliai padidina spynos patvarumą
  • pagrindinis spynos spragtukas yra apsaugotas nuo nupjovimo, taip apsunkinant bandymus įsilaužti
  • atitinka DIN V 18103 (ET1, ET2, ET3) standartus, taikomus durims su apsauga nuo išlaužimo

• • durų pritraukimas užtikrina optimalų sandarumą ir apsaugo nuo skersvėjų
  • sandarus uždarymas užtikrina triukšmo ir šilumos izoliaciją
  • aukštos kokybės mechanizmą paprasta valdyti
  • užraktas nepraranda savo nepriekaištingo funkcionalumo net po ypač ilgo ir intensyvaus naudojimo
  • patentuota technologija užtikrina lengvą ir tikslų surinkimą
  • rakinama raktu

• • gyvenamųjų namų lauko durims bei rūsio ir galinėms durims
  • butų durims
  • itin aukštoms vidaus durims
  • kitoms sritims, kur durys linkusios deformuotis ir reikalingas aukštas saugumo lygis

• centrinė 19-267 + viršutinė / apatinė 2300-08-20-1R
• centrinė 15-530E + viršutinė / apatinė 3615-530Q/31
• centrinė 19-504V + viršutinė / apatinė 2319-504V
• centrinė 19-503V + viršutinė/apatinė 3619-503V-31
• centrinė 19-512V + viršutinė / apatinė 2319-512V
• centrinė SLK 881-083 A /DZM 402-00031 + viršutinė / apatinė SLK 2600-267-2W/31
• centrinė 8050-752ERH
• viršutinė / apatinė 2330-03-20R arba 2500-03-20R

• bD25-2-230ERQH/31 B001
• bS60-230-230ERQH/31 bendra pagrindo plokštė

KFV BS 2200, BS 230X, BS 25XX - daugiataškiai užraktai su papildomu 130 mm korpuso aukščiu - surinkimo instrukcija (ENG) (11.19 MB)

KFV BS 2200, BS 230X, BS 25XX - daugiataškiai užraktai su papildomu 130 mm korpuso aukščiu - naudojimo instrukcija (ENG) (3,16 MB)
